✅ 3D Visualiser

Uvod

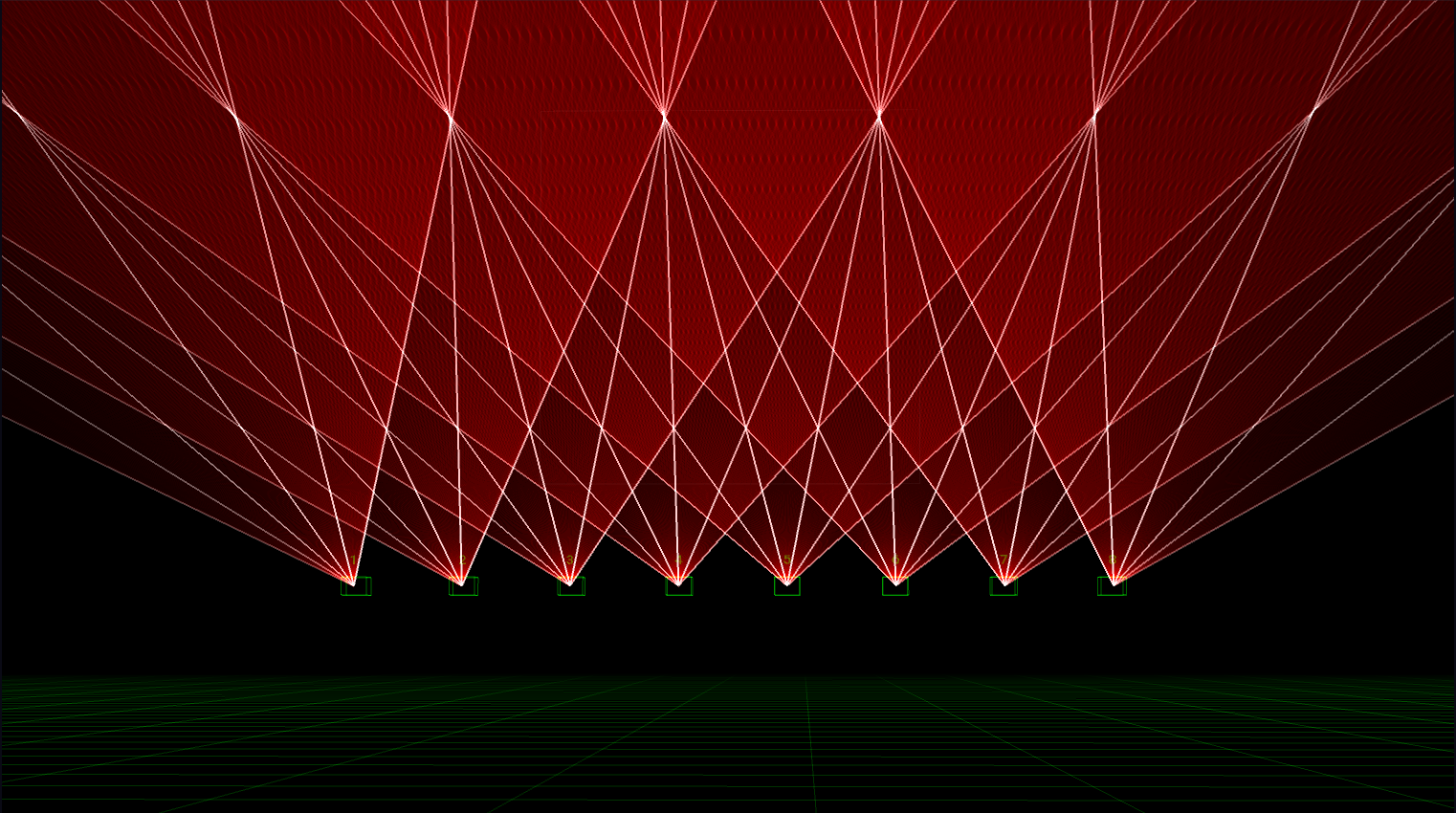

Liberationova značajka 3D Visualiser iznimno je korisna — možete dizajnirati i dorađivati svoje showove bez ikakvih lasera! Meni se pokazala kao neprocjenjiv alat, posebno kod složenih postava s velikim brojem lasera.

Kretanje kroz 3D prostor

• Kliknite i povucite za rotiranje prikaza oko točke orbitiranja
• Kotačićem miša pomičite se natrag i naprijed prema točki orbitiranja
• Kliknite i povucite uz pritisnutu tipku shift za bočno pomicanje kamere lijevo, desno, gore i dolje po XY ravnini
• Dvaput kliknite bilo gdje u prikazu 3D Visualiser za vraćanje položaja kamere na početne vrijednosti

Postavke

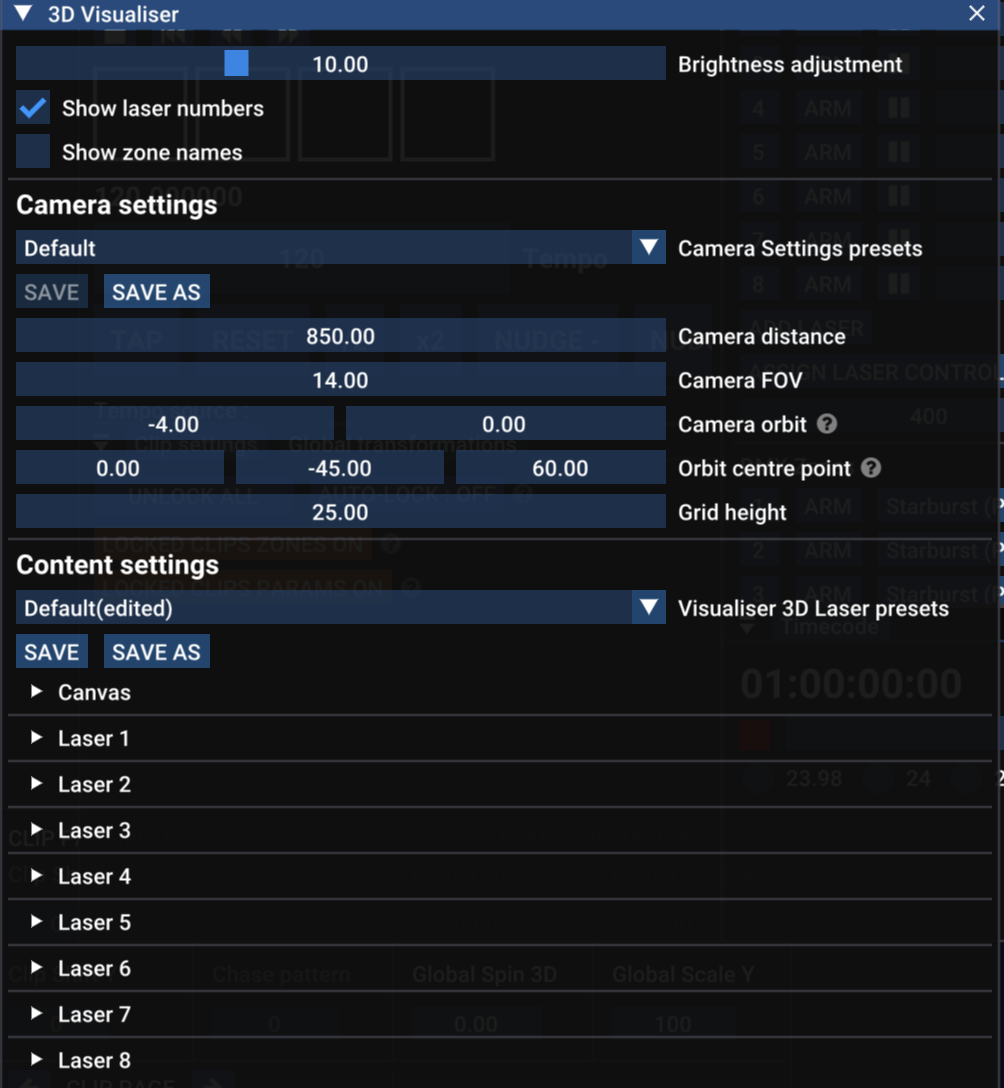

Otvorite panel 3D Visualiser Settings putem izbornika Window.

• Visualiser size - mijenja veličinu prikaza 3D Visualiser u odnosu na ostatak aplikacije
• Brightness Adjustment - mijenja koliko laseri izgledaju svijetlo
• Show laser numbers - prikazuje odgovarajući broj iznad svakog lasera
• Show zone names - prikazuje odgovarajuće nazive zone ispod svakog lasera

Postavke kamere

Ove se postavke uglavnom odnose na virtualnu kameru u 3D prostoru. Dostupan je padajući izbornik s presetima za te postavke, koje možete spremiti i ponovno učitati.

• Camera distance - Kamera je uvijek usmjerena prema svojoj točki orbitiranja. Camera distance određuje koliko je kamera udaljena od te točke. Ovu postavku možete prilagoditi i kotačićem miša.
• FOV - Vidno polje — određuje koliko je širok kut kamere odnosno koliko je prikaz zumiran.
• Orbit position - opisuje trenutačnu rotaciju oko točke orbitiranja. Prva vrijednost je rotacija oko osi X (pitch), a druga vrijednost rotacija oko osi Y (yaw).
• Orbit centre point - položaj točke orbitiranja u 3D prostoru: x, y, z.
• Grid height - visina mreže od „tla” (tj. mjesta gdje je y = 0).

Postavke sadržaja

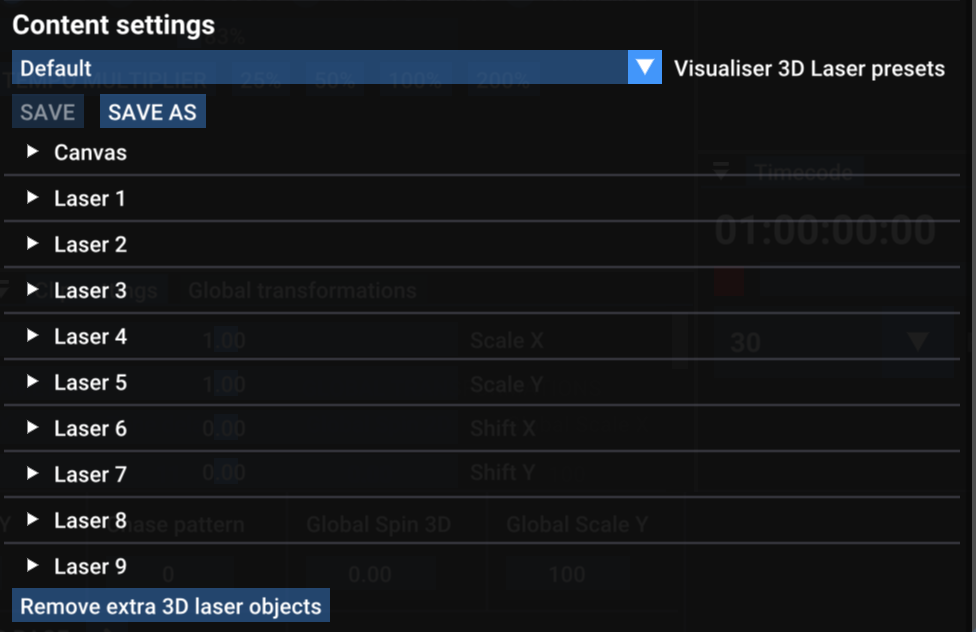

Ove postavke određuju gdje su laseri (i Canvas) smješteni unutar 3D okruženja. Dostupan je padajući izbornik s presetima za te postavke, koje možete spremiti i ponovno učitati.

Laseri

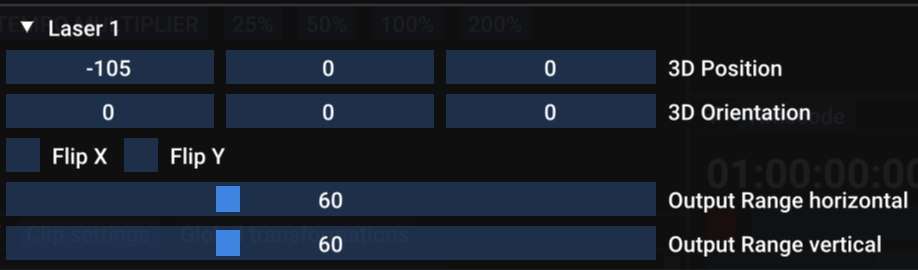

Svaki laser ima vlastitu grupu postavki koju možete proširiti malim bijelim trokutićem.

• 3D Position - položaj lasera po osima x, y i z.
• 3D Orientation - rotacija lasera oko svake od osi x, y i z.
• Flip X / Flip Y - preokreće virtualni izlaz lasera — NAPOMENA: ovo ne bi trebalo biti potrebno. Bolje je koristiti postavke za preokretanje/orijentaciju lasera kako biste ispravili eventualne neusklađenosti s hardverom.
• Output Range horizontal / vertical - odnosi se na maksimalni/minimalni kut skenera vašeg lasera. 60º je standardno, ali to možete prilagoditi ako su vaši laseri drukčiji.

Canvas

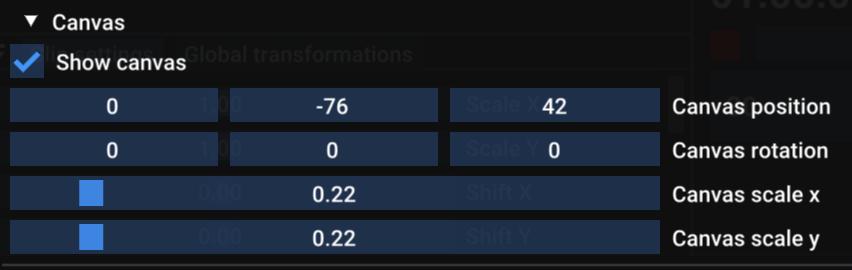

Ako koristite sustav Canvas, možete uključiti i sliku Canvas unutar 3D view. Označite potvrdni okvir za prikaz Canvas i upotrijebite postavke položaja, orijentacije i mjerila kako biste odredili kako će izgledati u vašem 3D view.
