✅ Tổng quan

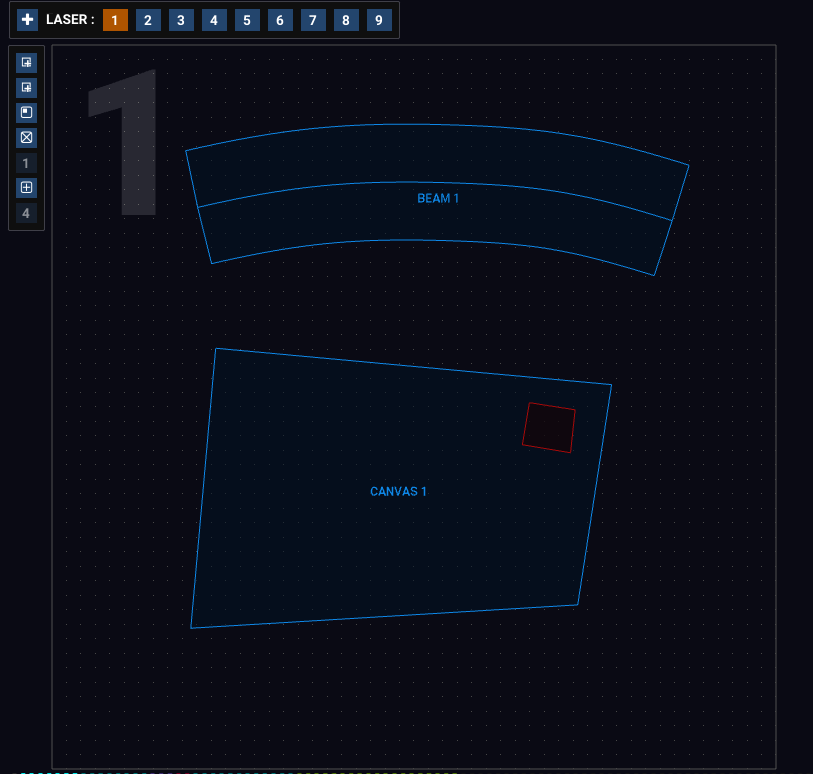

Output view biểu diễn toàn bộ phạm vi phát của từng máy laser. Trong Output view, bạn có thể điều chỉnh các zones và thêm vùng mask.

Chọn Output view bằng cách nhấp vào nút OUTPUT trên thanh công cụ trên cùng.

Chọn máy laser

Dùng các nút số ở phía trên để chọn máy laser bạn muốn chỉnh sửa. Bạn cũng có thể dùng phím Tab để lần lượt chuyển qua các máy laser, hoặc nhấn một phím số.

Di chuyển trong Output view

Nhấp và kéo trên bất kỳ vùng trống nào (hoặc trên các zones đã khóa) để di chuyển khung nhìn.

Phóng to và thu nhỏ Output view

Dùng bánh xe chuột để phóng to và thu nhỏ.

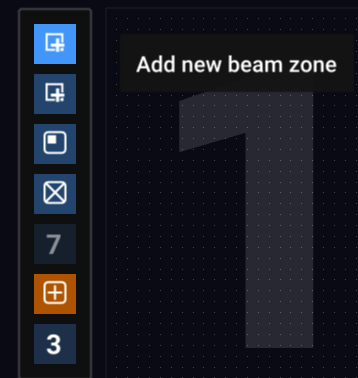

Biểu tượng trên thanh công cụ

Ở bên trái view, bạn sẽ thấy thanh công cụ. Di chuột lên bất kỳ biểu tượng nào để xem chức năng của biểu tượng đó.

• Thêm beam zone vào máy laser
• Chọn canvas zones nào thuộc máy laser này
• Thêm mask vào máy laser
• Bật/tắt test pattern cho máy laser này
• Chọn test pattern cho máy laser này (ghi đè test pattern chính)
• Bật/tắt bám theo lưới
• Điều chỉnh kích thước lưới (0 nhỏ nhất - 8 lớn nhất). (Lưu ý rằng kích thước lưới tăng theo lũy thừa của 2, nên khi bạn giảm kích thước lưới, tất cả các điểm đã bám lưới vẫn thẳng hàng).
