✅ Oversigt

Output-visningen viser hele outputområdet for hver laser. I denne visning kan du justere laserens zoner og tilføje maskeområder.

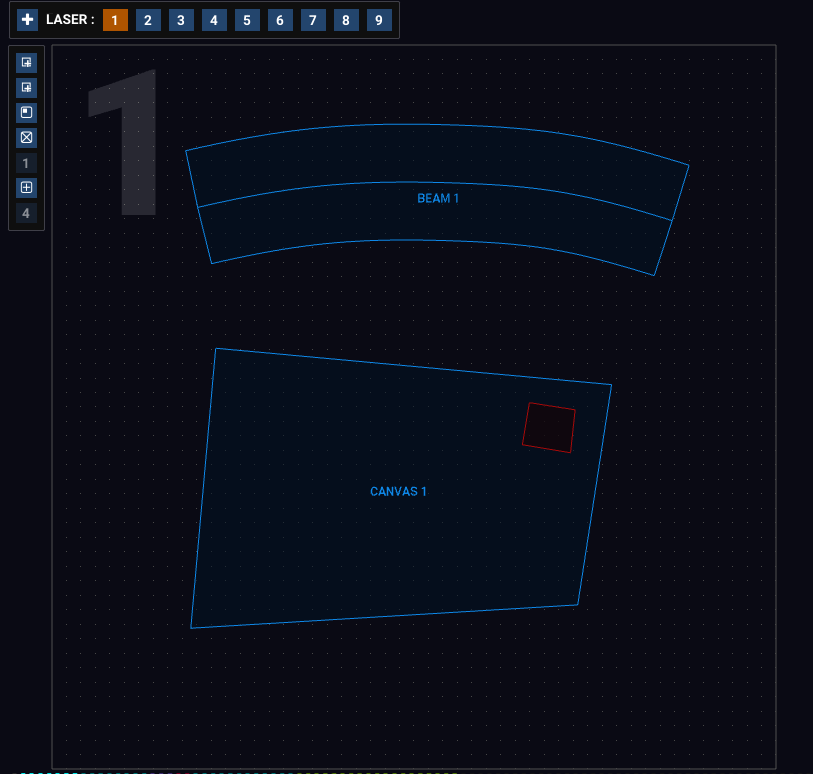

OUTPUT-visningen med en beam-zone, en canvas-zone og en maske.

Vælg Output-visningen ved at klikke på knappen OUTPUT i den øverste værktøjslinje.

Vælg en laser

Brug talknapperne øverst til at vælge, hvilken laser du redigerer. Du kan også bruge Tab-tasten til at skifte mellem dem eller trykke på en taltast.

Klik og træk i et tomt område (eller på låste zoner) for at flytte visningen rundt.

Zoom ind og ud i Output-visningen

Brug musehjulet til at zoome ind og ud.

Ikoner på værktøjslinjen

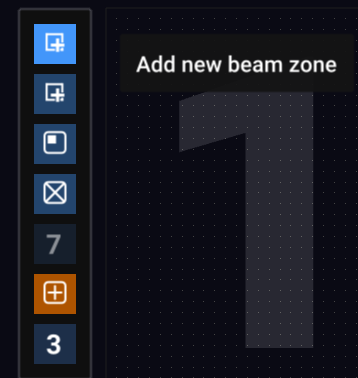

Værktøjslinjen til venstre i OUTPUT-visningen

Til venstre i visningen ser du værktøjslinjen. Hold musen over et ikon for at se, hvad det gør.

  • Tilføj beam-zone til laseren
  • Vælg, hvilke canvas-zoner der er i denne laser
  • Tilføj en maske til laseren
  • Slå testmønsteret for denne laser til eller fra
  • Vælg testmønsteret for denne laser (tilsidesætter det primære testmønster)
  • Slå snap til gitteret til eller fra
  • Juster gitterstørrelsen (0 mindst - 8 størst). (Bemærk, at gitterstørrelser øges med en faktor 2, så når du reducerer gitterets størrelse, ligger alle dine snappede punkter stadig på linje).
