✅ 3D Visualiser

Introduktion

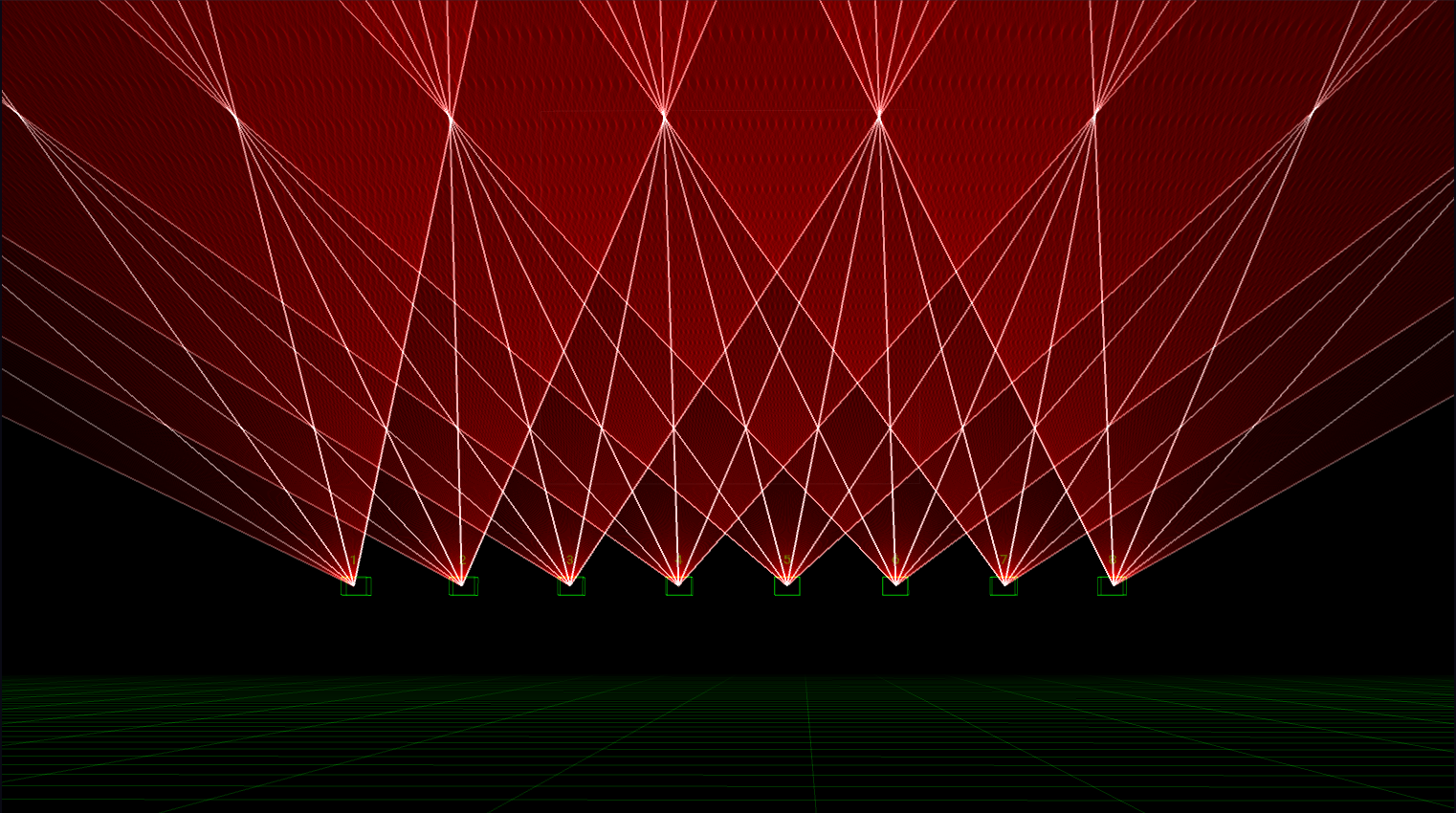

Liberations 3D Visualiser er en utrolig nyttig funktion – du kan designe og finjustere dine shows uden overhovedet at have brug for lasere! Den har vist sig at være et uvurderligt værktøj for mig, især ved særligt komplekse opsætninger med mange lasere.

Klik og træk for at rotere visningen omkring orbitpunktet
Brug musehjulet til at bevæge dig tilbage og frem mod orbitpunktet
Klik og træk, mens du holder Shift-tasten nede, for at flytte kameraet sideværts til venstre, højre, op og ned langs XY-planet
Dobbeltklik hvor som helst i visualiseringen for at nulstille kameraets position

Indstillinger

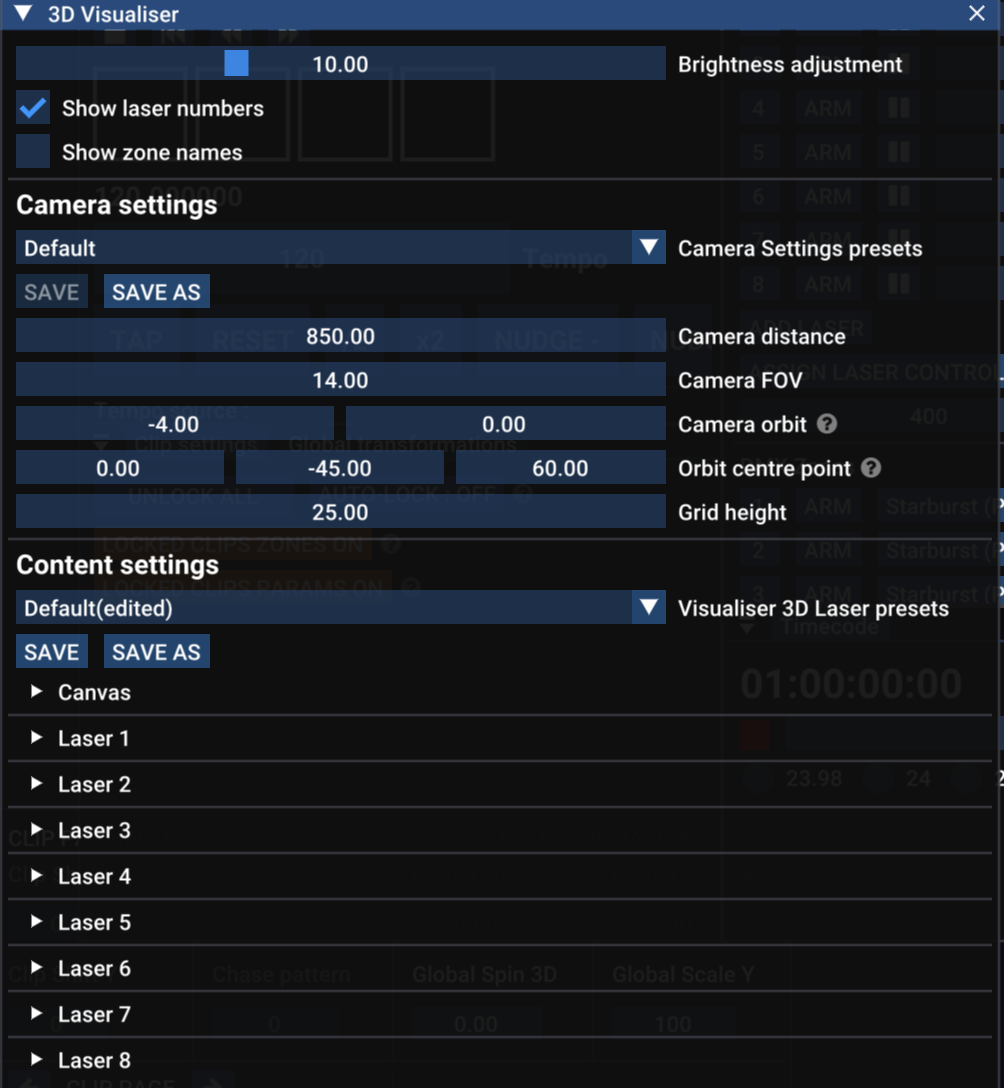

Åbn panelet 3D Visualiser Settings via menuen Window.

Visualiser size - ændrer visualiseringens størrelse i forhold til resten af appen
Brightness Adjustment - ændrer, hvor kraftigt laserne vises
Show laser numbers - viser det relevante nummer over hver laser
Show zone names - viser de relevante zonenavne under hver laser

Kameraindstillinger

Disse indstillinger handler primært om det virtuelle kamera i 3D-rummet. Du kan se en rullemenu med forudindstillinger for disse indstillinger, som du kan gemme og indlæse igen.

Camera distance - Kameraet peger altid mod sit Orbit point. Kameraafstanden er, hvor langt det er fra dette punkt. Du kan også justere denne indstilling med musehjulet.
FOV - Field of view – bestemmer, hvor vidvinklet eller indzoomet kameraet er.
Orbit position - beskriver den aktuelle rotation omkring orbitpunktet. Den første værdi er rotationen omkring X-aksen (pitch), og den anden værdi er rotationen omkring Y-aksen (yaw).
Orbit centre point - orbitpunktets position i 3D-rummet, x, y, z.
Grid height - gitterets højde fra "jorden" (dvs. hvor y = 0).

Indholdsindstillinger

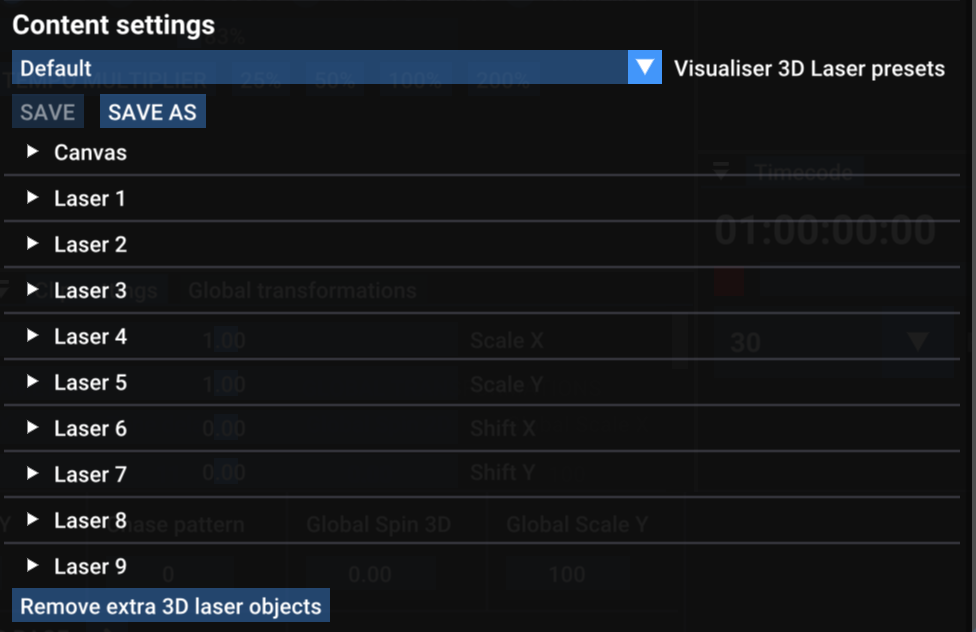

Disse indstillinger bestemmer, hvor laserne (og Canvas) placeres i 3D-miljøet. Du kan se en rullemenu med forudindstillinger for disse indstillinger, som du kan gemme og indlæse igen.

Lasere

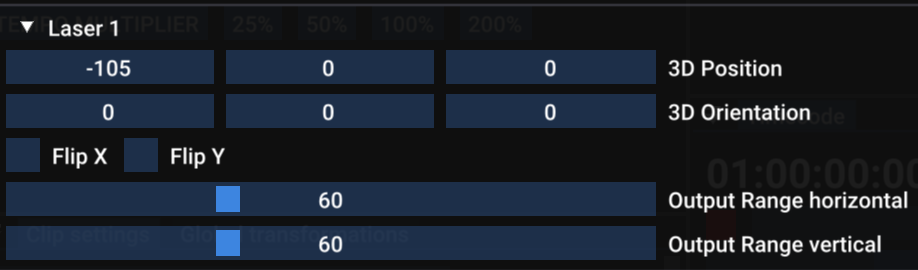

Hver laser har sin egen gruppe indstillinger, som du kan folde ud med den lille hvide trekant.

3D Position - laserens x-, y- og z-position.
3D Orientation - laserens rotation omkring hver af x-, y- og z-akserne.
Flip X / Flip Y - spejlvender laserens virtuelle output – BEMÆRK, at dette normalt ikke bør være nødvendigt. Det er bedre at bruge laserens flip-/orienteringsindstillinger til at rette eventuelle uoverensstemmelser med din hardware.
Output Range horizontal / vertical - relaterer til maks.-/min.-vinklen for laserens scannere. 60º er standard, men du kan justere dette, hvis dine lasere er anderledes.

Canvas

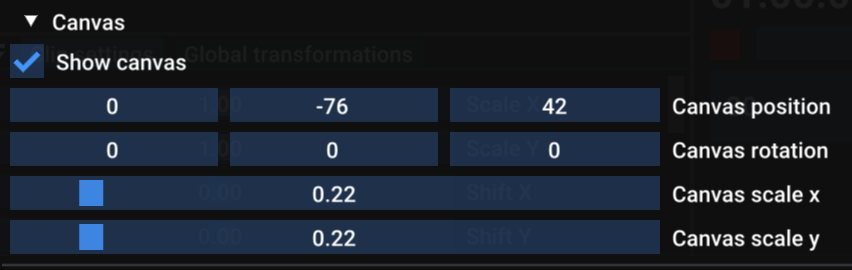

Hvis du bruger Canvas-systemet, kan du også vælge at inkludere Canvas-billedet i 3D-visningen. Aktivér afkrydsningsfeltet for at vise Canvas i visningen, og brug indstillingerne for position, orientering og skalering til at bestemme, hvordan det ser ud i din 3D-visning.
