✅ 3D Visualiser

Johdanto

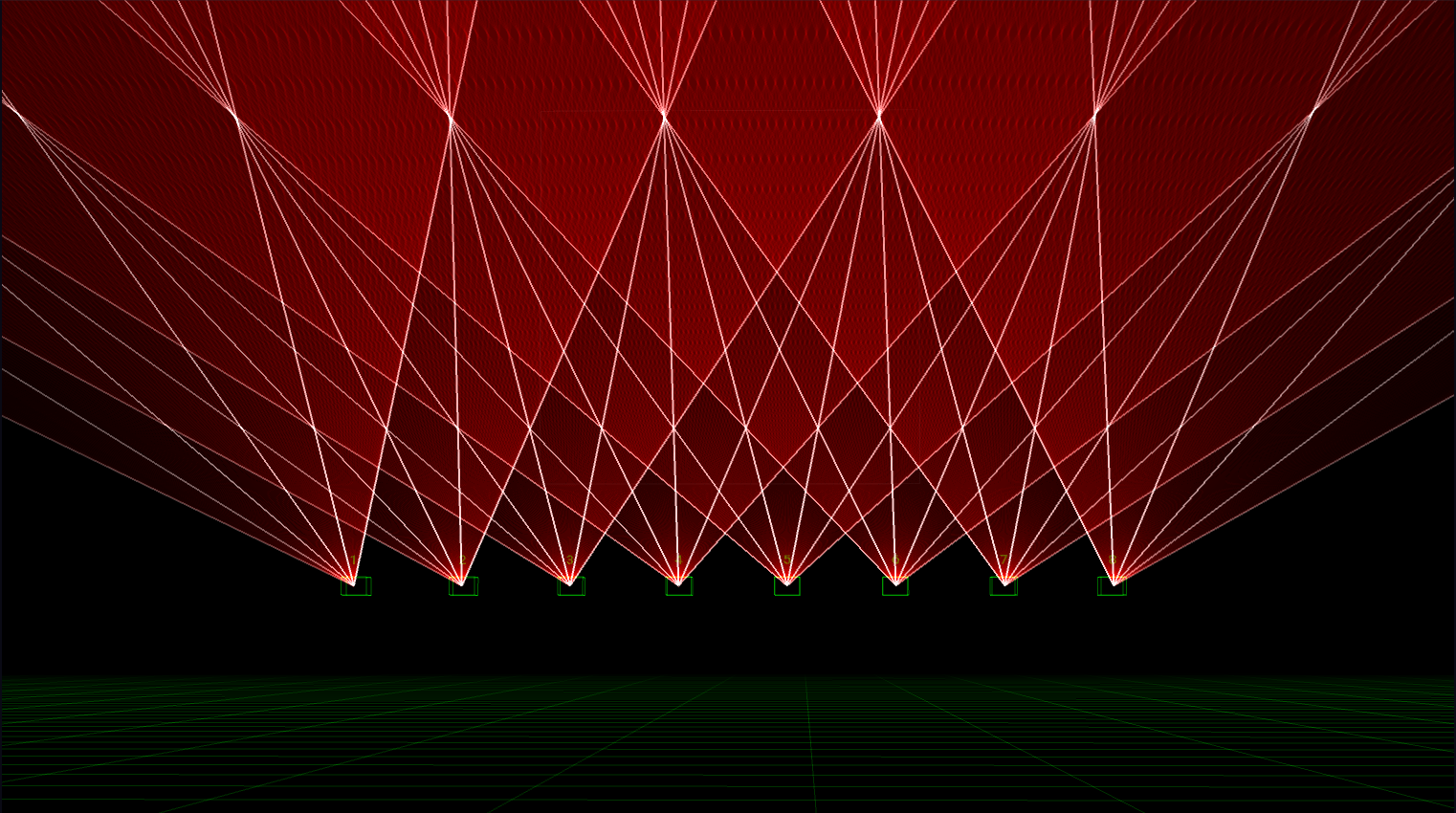

Liberationin 3D visualiser on erittäin hyödyllinen ominaisuus: voit suunnitella ja viimeistellä esityksiä ilman yhtäkään laseria. Se on osoittautunut minulle korvaamattomaksi työkaluksi erityisesti monimutkaisissa kokoonpanoissa, joissa on paljon lasereita.

3D-tilassa liikkuminen

• Kierrä näkymää kiertopisteen ympäri napsauttamalla ja vetämällä.
• Siirry lähemmäs kiertopistettä tai kauemmas siitä hiiren rullalla.
• Siirrä kameraa sivusuunnassa (strafe) vasemmalle, oikealle, ylös ja alas XY-tasossa napsauttamalla ja vetämällä samalla, kun pidät Shift-näppäintä painettuna.
• Palauta kameran sijainti kaksoisnapsauttamalla missä tahansa visualiserin alueella.

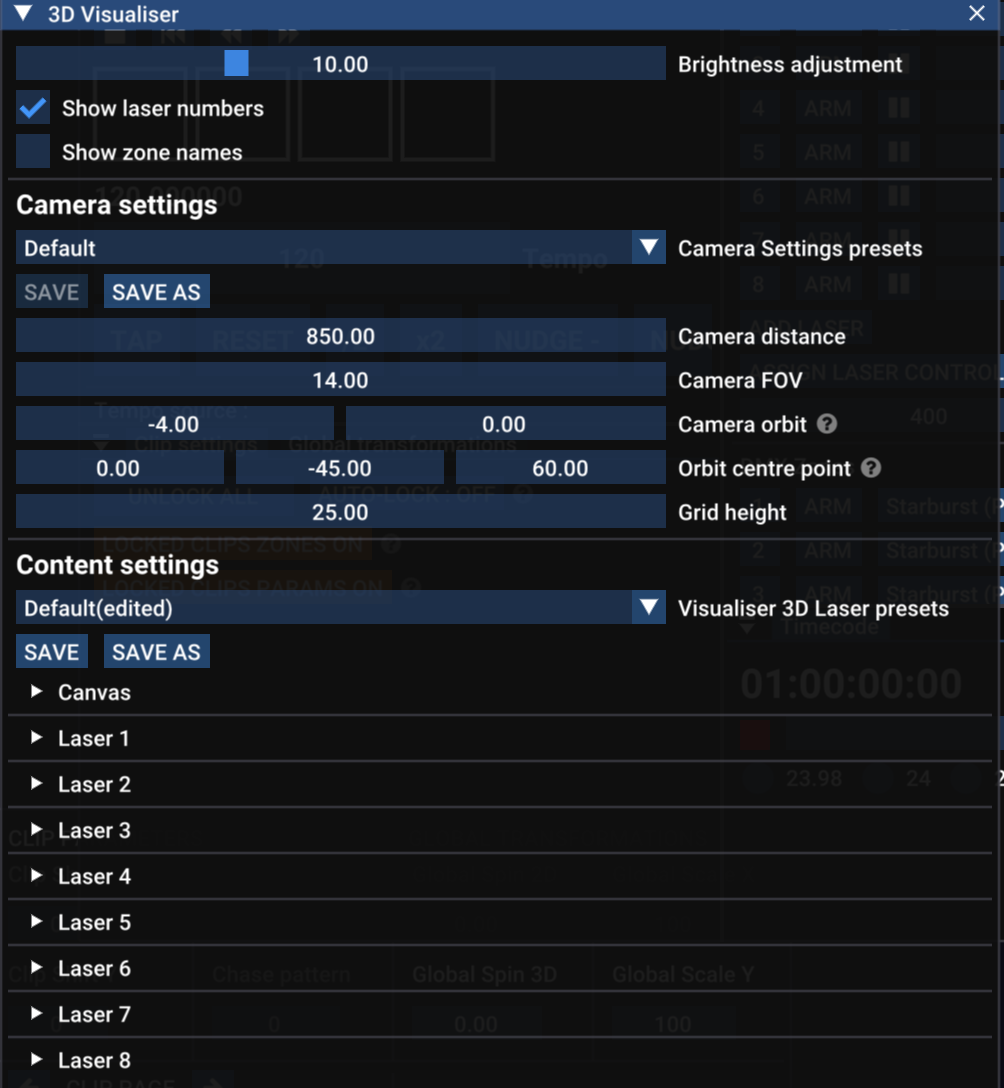

Asetukset

Avaa 3D Visualiser Settings -paneeli Window-valikosta.

• Visualiser size - muuttaa visualiserin kokoa suhteessa muuhun sovellukseen.
• Brightness Adjustment - muuttaa sitä, kuinka kirkkaina laserit näkyvät.
• Show laser numbers - näyttää kunkin laserin numeron sen yläpuolella.
• Show zone names - näyttää kunkin laserin alla siihen liittyvien zonejen nimet.

Kameran asetukset

Nämä asetukset liittyvät pääasiassa 3D-tilan virtuaalikameraan. Näet pudotusvalikon, jossa on näiden asetusten esiasetuksia. Voit tallentaa ja ladata niitä uudelleen.

• Camera distance - Kamera osoittaa aina Orbit point -pisteeseen. Camera distance määrittää, kuinka kaukana kamera on tästä pisteestä. Voit säätää tätä asetusta myös hiiren rullalla.
• FOV - Field of view eli näkökenttä määrittää, kuinka laajakulmainen tai zoomattu kameran näkymä on.
• Orbit position - kuvaa nykyistä kiertoa kiertopisteen ympäri. Ensimmäinen arvo on kierto X-akselin ympäri (pitch) ja toinen arvo kierto Y-akselin ympäri (yaw).
• Orbit centre point - kiertopisteen sijainti 3D-tilassa: x, y, z.
• Grid height - ruudukon korkeus "maasta" (eli kohdasta, jossa y = 0).

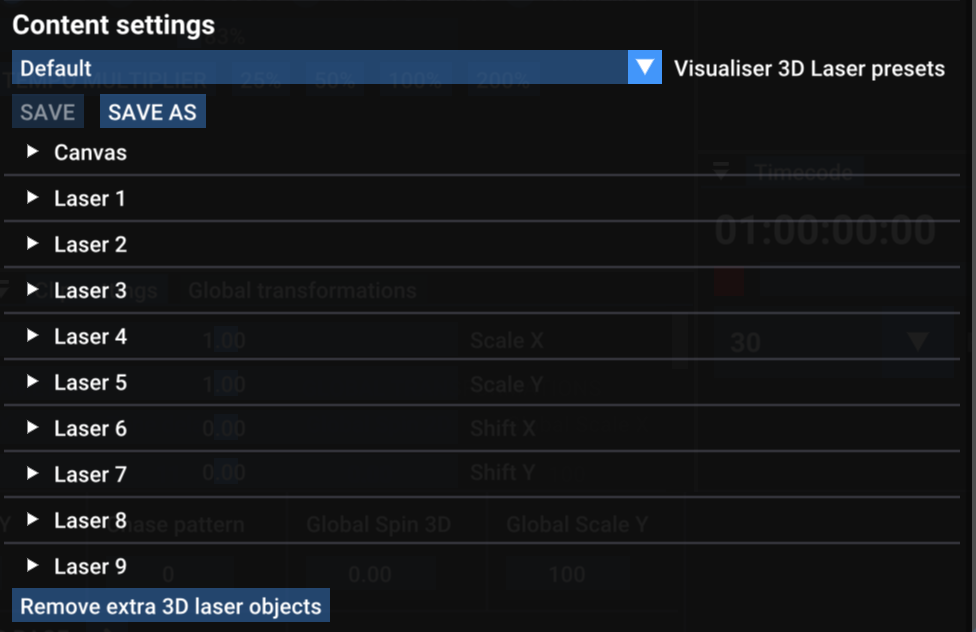

Sisällön asetukset

Nämä asetukset määrittävät, mihin laserit (ja canvas) sijoitetaan 3D-ympäristössä. Näet pudotusvalikon, jossa on näiden asetusten esiasetuksia. Voit tallentaa ja ladata niitä uudelleen.

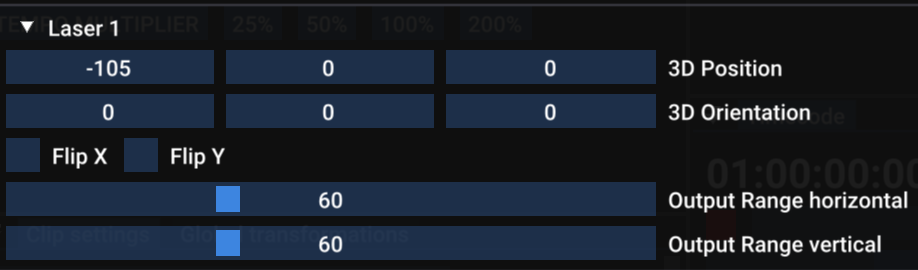

Lasers

Jokaisella laserilla on oma asetusryhmänsä, jonka voit avata pienellä valkoisella kolmiolla.

• 3D Position - laserin x-, y- ja z-sijainti.
• 3D Orientation - laserin kierto x-, y- ja z-akselien ympäri.
• Flip X / Flip Y - kääntää laserin virtuaalisen Outputin. HUOMAA, että tämän ei pitäisi olla tarpeen: on parempi korjata laitteiston mahdolliset epäjohdonmukaisuudet laserin flip-/orientation-asetuksilla.
• Output Range horizontal / vertical - liittyy laserin skannerien enimmäis- ja vähimmäiskulmiin. 60º on vakio, mutta voit säätää tätä, jos laserisi poikkeavat siitä.

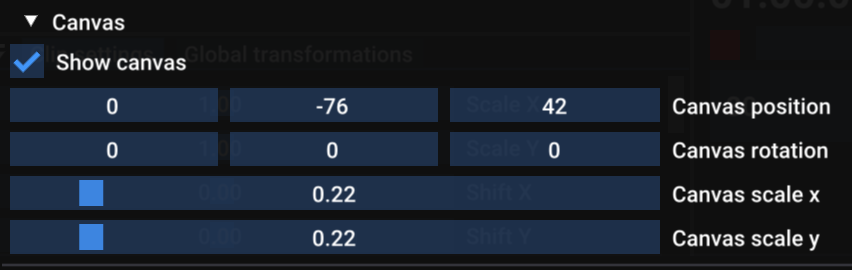

Canvas

Jos käytät canvas-järjestelmää, voit myös sisällyttää canvas-kuvan 3D-näkymään. Ota valintaruutu käyttöön, jotta canvas renderöidään näkymään, ja määritä sen ulkoasu 3D-näkymässä position-, orientation- ja scale-asetuksilla.
