✅ Genel Bakış

Output view, her lazerin tam çıkış aralığını temsil eder. Bu görünümde zone ayarlarını düzenleyebilir ve mask alanları ekleyebilirsiniz.

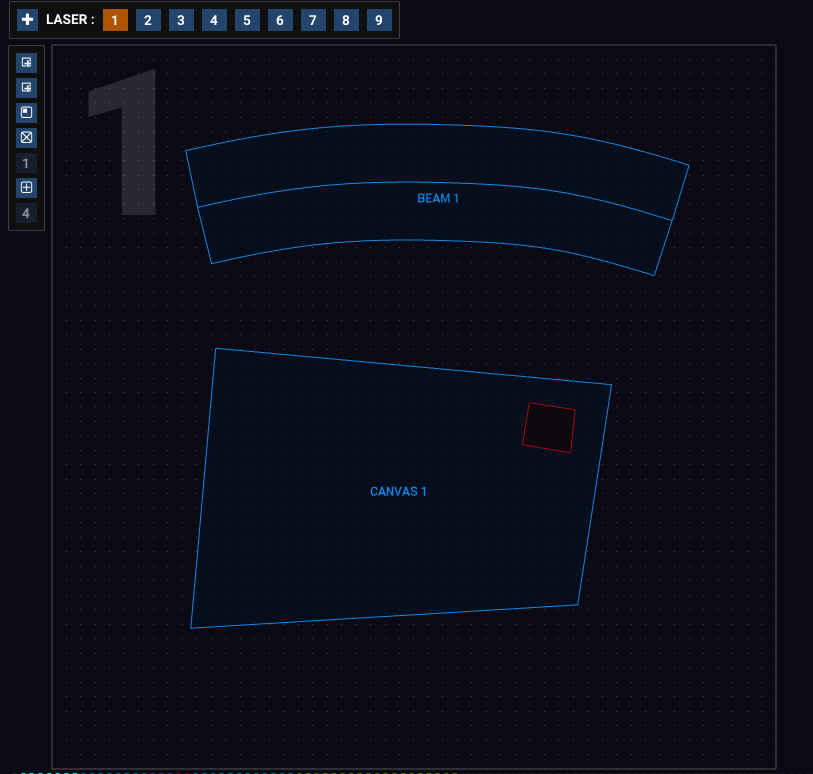

Bir beam zone, bir canvas zone ve bir mask içeren *OUTPUT* görünümü.

Üst araç çubuğundaki OUTPUT düğmesine tıklayarak Output view seçeneğini açın.

Lazer seçme

Hangi lazeri düzenleyeceğinizi seçmek için üstteki numara düğmelerini kullanın. Ayrıca Tab tuşuyla lazerler arasında geçiş yapabilir veya bir numara tuşuna basabilirsiniz.

Output view içinde gezinme

Görünümü hareket ettirmek için boş bir alana veya kilitli zones üzerine tıklayıp sürükleyin.

Output view içinde yakınlaştırma ve uzaklaştırma

Yakınlaştırmak ve uzaklaştırmak için fare tekerleğini kullanın.

Araç çubuğu simgeleri

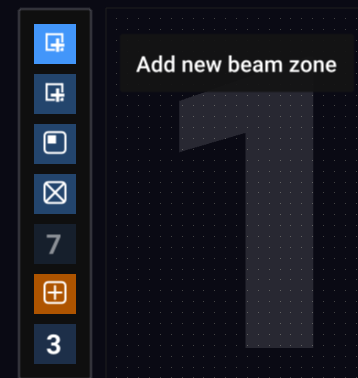

OUTPUT görünümünün solundaki araç çubuğu

Görünümün solunda araç çubuğunu görürsünüz. Ne işe yaradığını görmek için farenizi herhangi bir simgenin üzerine getirin.

Lazere beam zone ekle
Bu lazerde hangi canvas zones kullanılacağını seç
Lazere mask ekle
Bu lazer için test pattern aç/kapat
Bu lazer için test pattern seç (ana test pattern ayarını geçersiz kılar)
Izgaraya hizalamayı aç/kapat
Izgara boyutunu ayarla (0 en küçük - 8 en büyük). (Izgara boyutlarının 2’nin kuvvetleriyle arttığını unutmayın; bu yüzden ızgara boyutunu küçülttüğünüzde hizalanmış tüm noktalarınız yine aynı hizada kalır).
