✅ Översikt

Output-vyn visar hela utmatningsområdet för varje laser. I den här vyn kan du justera dess zoner och lägga till maskområden.

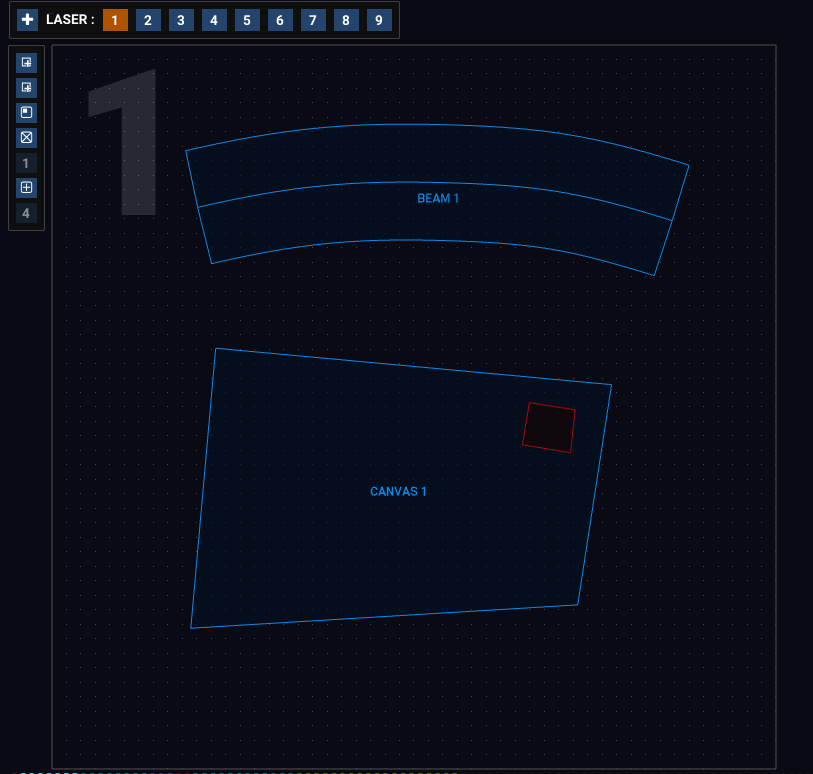

OUTPUT-vyn med en strålzon, en canvas-zon och en mask.

Välj Output-vyn genom att klicka på knappen OUTPUT i det övre verktygsfältet.

Välja en laser

Använd nummerknapparna längst upp för att välja vilken laser du redigerar. Du kan också använda tangenten Tab för att bläddra mellan dem, eller trycka på en siffertangent.

Klicka och dra på en tom yta (eller på låsta zoner) för att flytta runt vyn.

Zooma in och ut i Output-vyn

Använd mushjulet för att zooma in och ut.

Verktygsikoner

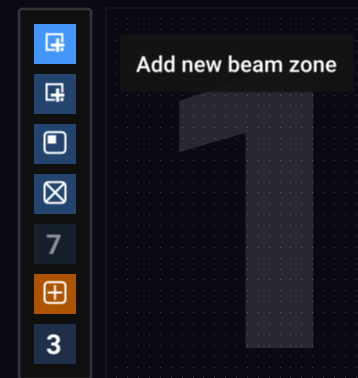

Verktygsfältet till vänster i OUTPUT-vyn

Till vänster i vyn ser du verktygsfältet. Håll muspekaren över en ikon för att se vad den gör.

  • Lägg till en strålzon för lasern
  • Välj vilka canvas-zoner som ingår i den här lasern
  • Lägg till en mask för lasern
  • Aktivera eller inaktivera testmönstret för den här lasern
  • Välj testmönster för den här lasern (åsidosätter huvudtestmönstret)
  • Aktivera eller inaktivera snäppning till rutnätet
  • Justera rutnätsstorleken (0 minst - 8 störst). (Observera att rutnätsstorlekarna ökar med potenser av 2, så när du minskar rutnätets storlek ligger alla dina snäppade punkter fortfarande i linje).
