🟩 Spécifications des scanners et Liberation

La réalité parfois confuse des spécifications de scanners

Les cadences de points et les spécifications des scanners peuvent prêter à confusion. Vous verrez souvent des indications comme 30 kpps @ 8º ou 50 kpps @ 4º, mais ce que ces chiffres représentent réellement n’est pas toujours évident.

D’où viennent ces chiffres

Les termes comme « 30K » et « 50K » sont des raccourcis basés sur la manière dont les scanners sont évalués avec le motif de test ILDA à ces cadences de points, dans des conditions spécifiques.

Quand un scanner est annoncé avec une valeur du type : 30Kpps @ 8°, cela signifie en réalité :

« Ce scanner peut reproduire le motif de test ILDA à 30 000 points/seconde avec un angle de balayage de 8°, lorsqu’il est correctement réglé. »

Ce n’est pas une mesure complète ni entièrement standardisée des performances en conditions réelles. En fait, ce test n’a pas été conçu à l’origine comme un benchmark : il servait à une procédure de réglage. Vous lancez un motif connu à une cadence de points fixe (par exemple 30 000 points/seconde), puis vous ajustez l’amortissement et le gain jusqu’à obtenir un affichage correct.

Mais cela reste la référence la plus utilisée, et elle peut donner une bonne idée de la qualité des scanners, au moins chez les fabricants sérieux. Avec les fabricants moins sérieux, en revanche...

Tester les scanners avec Libera Lab

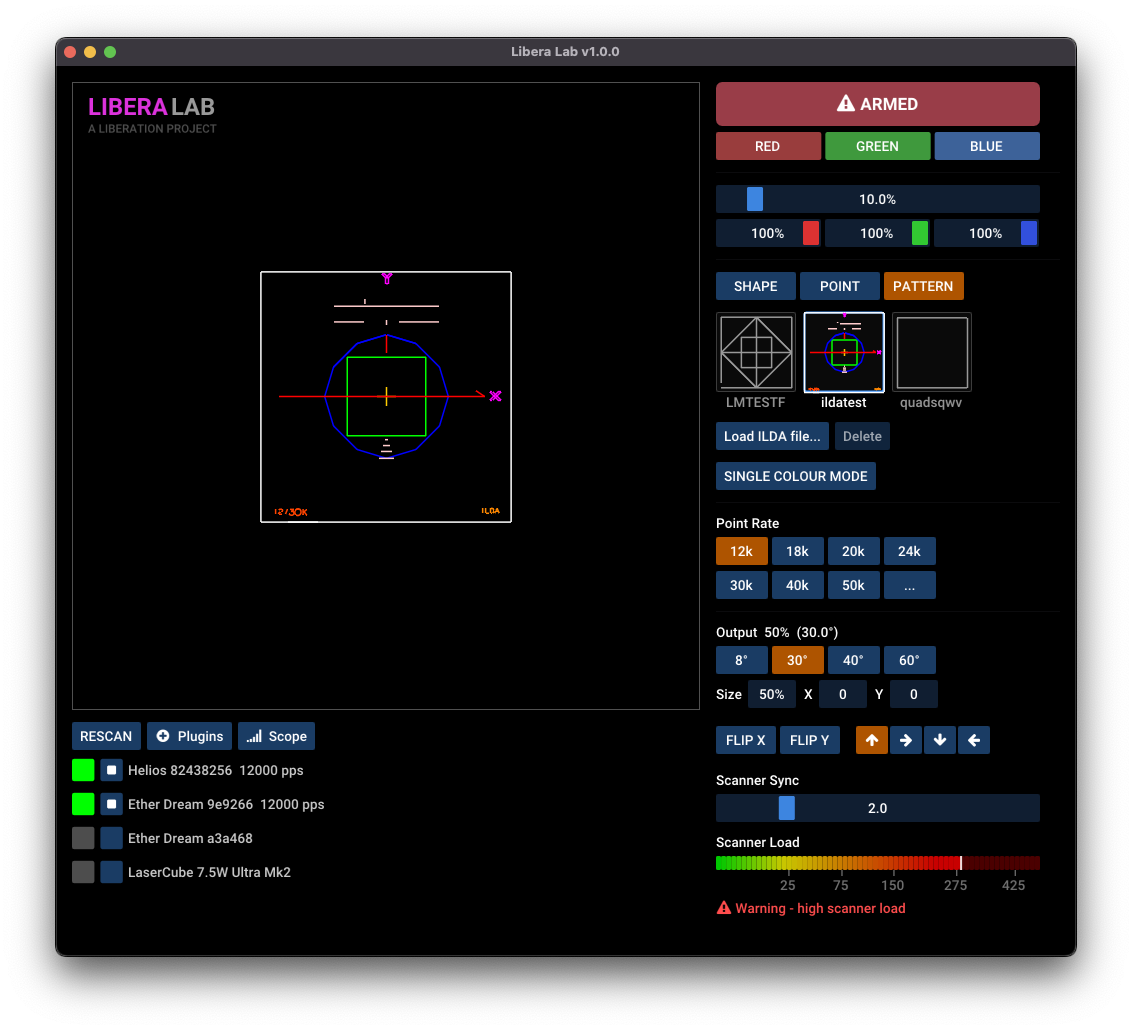

Si vous voulez expérimenter le comportement des scanners en dehors d’un projet de show, utilisez Libera Lab. C’est un outil de bureau pour les contrôleurs laser compatibles Libera, conçu pour découvrir, tester, prévisualiser et inspecter la sortie laser.

Libera Lab est utile parce qu’il vous permet de :

• sortir des mires de test connues, notamment le motif de test ILDA
• charger et diffuser des fichiers ILDA
• prévisualiser le flux de points avant ou pendant sa sortie
• inspecter la sortie avec des outils d’oscilloscope et de charge des scanners
• comparer l’effet de différents motifs, fréquences de points et tailles de sortie sur les scanners

Pour tester des scanners par rapport à une valeur publiée, réglez Libera Lab sur le motif de test ILDA, choisissez la fréquence de points annoncée et ajustez la taille de sortie pour correspondre à l’angle de balayage spécifié (par exemple 8°). Consultez la documentation ILDA pour savoir comment analyser la sortie.

Pourquoi ce n’est pas forcément un bon benchmark

Tout d’abord, votre motif de test peut s’afficher incorrectement même si vos scanners sont bons, simplement parce qu’ils ne sont pas réglés de manière optimisée pour ce test.

Cela peut servir de guide général utile pour distinguer de « bons » et de « mauvais » scanners, mais les fabricants peuvent parfois prendre beaucoup de libertés avec ces spécifications.

Alors, comment choisir un bon scanner ?

Je pense qu’il faut surtout s’assurer qu’ils sont fabriqués par un fabricant reconnu. Les fabricants de scanners haut de gamme coûteux comme Cambridge Technology (CT), Eye Magic (EMS) et ScannerMAX (une filiale de Pangolin) sont toujours de bons choix, sans mauvaise surprise. Mais quand une paire de scanners coûte environ 1 000 $, pour beaucoup d’entre nous au début, c’est plus cher que nos lasers !

J’ai donc surtout utilisé des fabricants chinois. Les scanners Dragon Tiger (DT) sont corrects et abordables, et je crois que LightSpace les utilise. De nombreux autres fabricants (dont OPT et Able sur certains modèles) utilisent également des systèmes basés sur DT.

Phenix Technology (PT) se situe généralement dans une gamme inférieure, mais honnêtement, ils conviendront probablement pour la plupart des usages.

Si vos scanners ne portent aucune marque, c’est probablement là qu’il faut commencer à se soucier de la qualité !

Comment Liberation vous aide

Tout d’abord, pour la plupart des usages, vous n’avez pas besoin de scanners vraiment coûteux ! Des DT 30 kpps abordables, voire des PT, feront très bien l’affaire. Les réglages de scanner par défaut sont volontairement prudents et, dans la plupart des cas, vous ne devriez pas avoir besoin de les modifier (à part Scanner sync).

Si vous voulez comprendre ce que font réellement les réglages des scanners, Libera Lab est un meilleur endroit pour expérimenter que votre projet de show. Vous pouvez modifier la fréquence de points, l’angle de sortie et le motif de test tout en observant la prévisualisation, l’oscilloscope et les informations de charge des scanners.

Même si vous avez de meilleurs scanners, il est inutile de les pousser plus fort que nécessaire. Cela prolongera considérablement leur durée de vie.

Qu’est-ce qu’un « flux de points » ?

Vous avez probablement déjà entendu ce terme : c’est la manière dont nous contrôlons le trajet des scanners.

Un flux de points est une liste de positions X/Y, chacune avec une couleur. Pour dessiner quelque chose comme une ligne blanche, vous envoyez une séquence de points le long de cette ligne, tous définis en blanc. Les scanners se déplacent ensuite de point en point à une cadence fixe — la cadence en points par seconde (PPS) — et le faisceau trace la forme.

Comment cela fonctionne dans les logiciels laser traditionnels

Les logiciels laser traditionnels stockent un flux de points pour chaque cue. Pour les cues animés, cela signifie généralement un flux de points distinct pour chaque image. Le point essentiel est que tout est entièrement prédéterminé. Par conséquent, augmenter la cadence de points fait se déplacer les scanners plus rapidement dans les mêmes données prédéfinies.

Pourquoi la « cadence de points » a moins de sens dans Liberation

Liberation génère le flux de points en temps réel, ce qui nous donne énormément de flexibilité. Remarquez le réglage "Scanner speed" dans le panneau Laser Settings. Il permet d’accélérer et de ralentir les scanners, mais surtout, il ne modifie pas la cadence de points sous-jacente (PPS).

Attendez, quoi ? Comment ?

Je sais, cela paraît étrange au début.

Comme Liberation génère le flux de points en temps réel, il peut ajuster ce flux de points. Plus les points sont espacés, plus les scanners se déplacent rapidement. Plus ils sont rapprochés, plus les scanners se déplacent lentement.

Très bien ! Alors qu’est-ce que tout cela signifie concrètement ?

Bonne question. Voici mes conseils :

• Évitez les scanners sans marque. Si vous pouvez obtenir des scanners plus rapides, faites-le — minimum 30 KPPS.
• Dans la plupart des cas, les scanners DT30 conviennent, et les scanners PT30 sont probablement acceptables dans les lasers moins chers.
• Si vous faites des graphismes, dans la plupart des cas, avoir plus de lasers sera préférable à des scanners plus rapides.
• Lorsque vous passez à des configurations haut de gamme, n’importe laquelle des marques haut de gamme établies conviendra.
• Si vous ne pouvez obtenir que les scanners sans marque les moins chers, les réglages par défaut de Liberation sont assez prudents et vous obtiendrez probablement des résultats corrects pour du travail de faisceaux basique. Si les scanners peinent, réduisez le réglage Speed (mais ne modifiez pas la cadence de points !).
• Si vous voulez tester ou comparer des réglages, faites-le d’abord dans Libera Lab plutôt que d’expérimenter dans un fichier de show.

Et le ILDA Test Pattern ?

…reste très utile comme outil de calibration et de référence, et Libera Lab facilite sa sortie et son inspection. Mais il n’a jamais été conçu comme un benchmark complet et peut être utilisé à mauvais escient ou interprété de manière approximative par les fabricants.
