✅ نظرة عامة
يمثّل Output view نطاق الإخراج الكامل لكل ليزر. في هذا العرض يمكنك ضبط zones الخاصة به وإضافة مناطق mask.

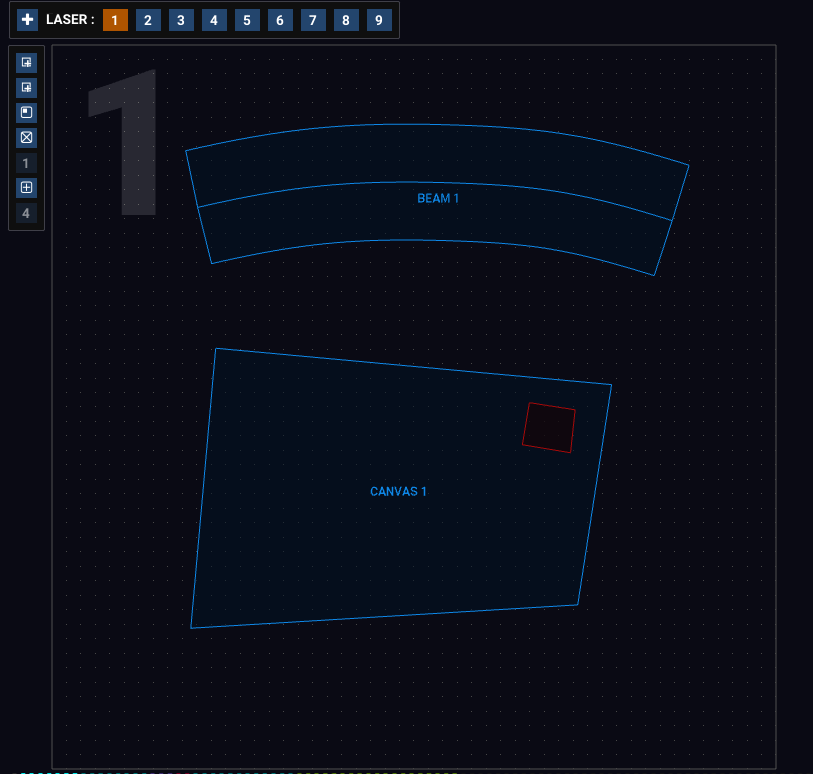

عرض OUTPUT مع beam zone وcanvas zone وmask.
اختر Output view بالنقر على زر OUTPUT في شريط الأدوات العلوي.
اختيار ليزر
استخدم أزرار الأرقام في الأعلى لاختيار الليزر الذي تريد تحريره. أو استخدم مفتاح Tab للتنقل بينها، أو اضغط على مفتاح رقم.
التنقل داخل Output view
انقر واسحب في أي مساحة فارغة (أو على zones المقفلة) لتحريك العرض.
التكبير والتصغير في Output view
استخدم عجلة الماوس للتكبير والتصغير.
أيقونات شريط الأدوات

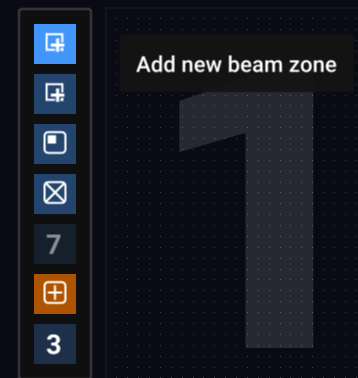

شريط الأدوات على يسار عرض OUTPUT
على يسار العرض سترى شريط الأدوات. مرّر مؤشر الماوس فوق أي أيقونة لمعرفة وظيفتها.
- إضافة beam zone إلى الليزر
- تحديد canvas zones الموجودة في هذا الليزر
- إضافة mask إلى الليزر
- تشغيل/إيقاف test pattern لهذا الليزر
- اختيار test pattern لهذا الليزر (يتجاوز test pattern الرئيسي)
- تشغيل/إيقاف الالتقاط إلى الشبكة
- ضبط حجم الشبكة (0 الأصغر - 8 الأكبر). (لاحظ أن أحجام الشبكة تزداد بقوة 2، لذلك عند تقليل حجم الشبكة تظل كل النقاط الملتقطة إلى الشبكة على استقامة واحدة).
