✅ Hurtigstartveiledning

Introduksjon

Velkommen til Liberation – neste generasjon programvare for lasershow.

Liberation er kraftig og avansert moderne programvare. Den er bygget på grunnleggende prinsipper for brukervennlighet og driftssikkerhet, slik at du får frihet til å uttrykke kreativiteten din. Den er rask, effektiv og sømløs. Følg denne hurtigstartveiledningen for å komme i gang på kort tid!

Administrere lasere

Liberation er fleksibelt nok til at du kan sette opp lasere og visualisere dem uten at noen fysiske lasere er koblet til. Når du er klar, kan du deretter sømløst tilordne hver utgang til en laserkontroller.

Som standard er det 8 lasere fordelt horisontalt, men du kan tilpasse dette akkurat slik du vil. Det er sannsynligvis best å beholde standardoppsettet mens du blir kjent med programvaren, og så kan du senere justere det slik at det passer maskinvareoppsettet ditt. (Se Sette opp prosjektet ditt)

Oversikt over programvaren

Sikkerhetsavstenging

Når du bruker lasere, må du alltid ha en fysisk nødstoppknapp tilgjengelig (se Nødstopp / sikkerhetsinterlocks). Hvis du vil deaktivere alt uten samme hastverk, kan du bruke knappen DISARM ALL eller Escape-tasten (eller SESSION-tasten på APC40). Du kan også redusere den globale lysstyrken med skyvebryteren på skjermen eller hovedfaderen på APC40.

Skyvebrytere

I Liberation finnes det ulike skyvebrytere og kontroller.

Tastatursnarveier

Du finner en fullstendig liste over tastatursnarveier her: Tastatursnarveier

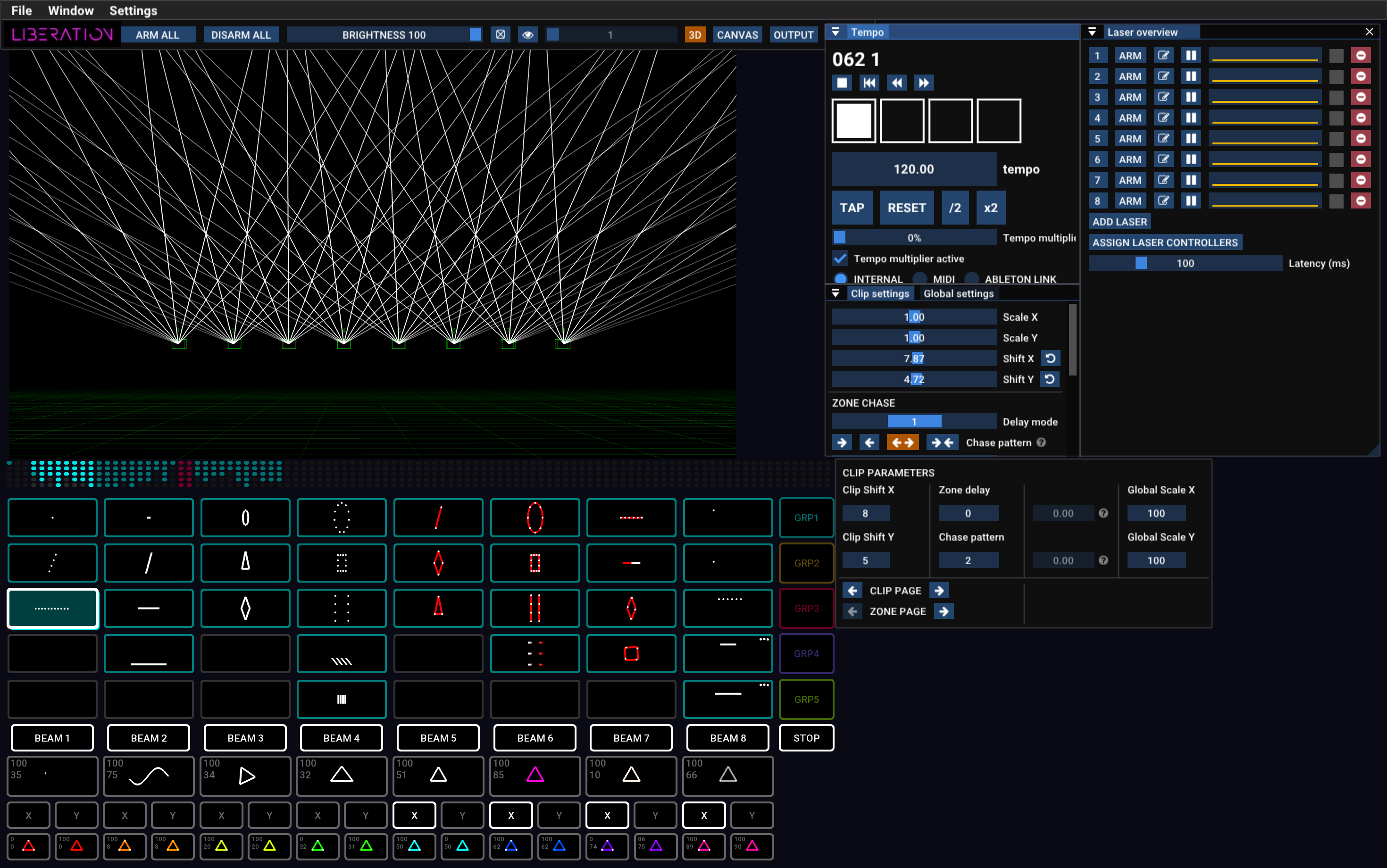

Skjermoppsett

Meny

Menyen er stedet der du finner alle alternativer for import/eksport av filer og åpner paneler. Her finner du også valget for å autorisere datamaskinen med abonnementet ditt (i Liberation -> Authorise/Deauthorise this computer).

Ikonlinje

Her finner du vanlige oppgaver, som å armere/dearmere alle lasere, global lysstyrke, testmønster og bytte mellom visningene 3D, Canvas og Output.

Visninger

Det store området øverst til venstre på skjermen kan være én av 3 hovedvisninger: 3D, CANVAS og OUTPUT. Bytt mellom dem med knappene på ikonlinjen (eller bruk Tab-tasten for å bytte mellom 3D- og OUTPUT-visningene, og fortsett deretter å tabbe gjennom hver laserutgang etter tur).

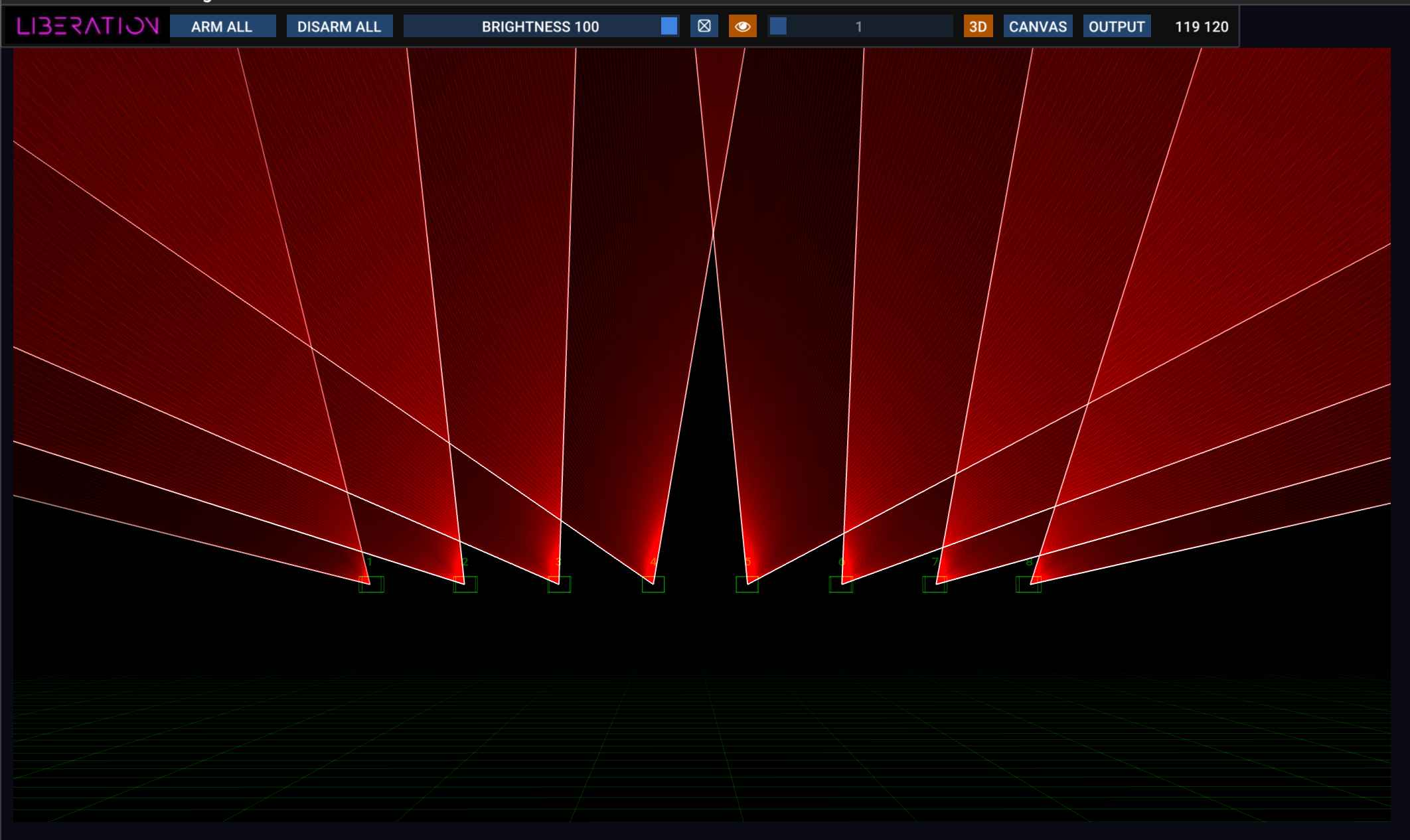

3D-visning

3D-visningen viser hvordan laserne dine vil se ut, og kan konfigureres slik at den samsvarer med ditt eget laseroppsett. Klikk og dra for å rotere kameraet, og bruk musehjulet for å bevege deg fremover og bakover. Du finner mange andre alternativer i panelet 3D Visualiser settings (View -> 3D Visualiser Settings). Se 3D Visualiser.

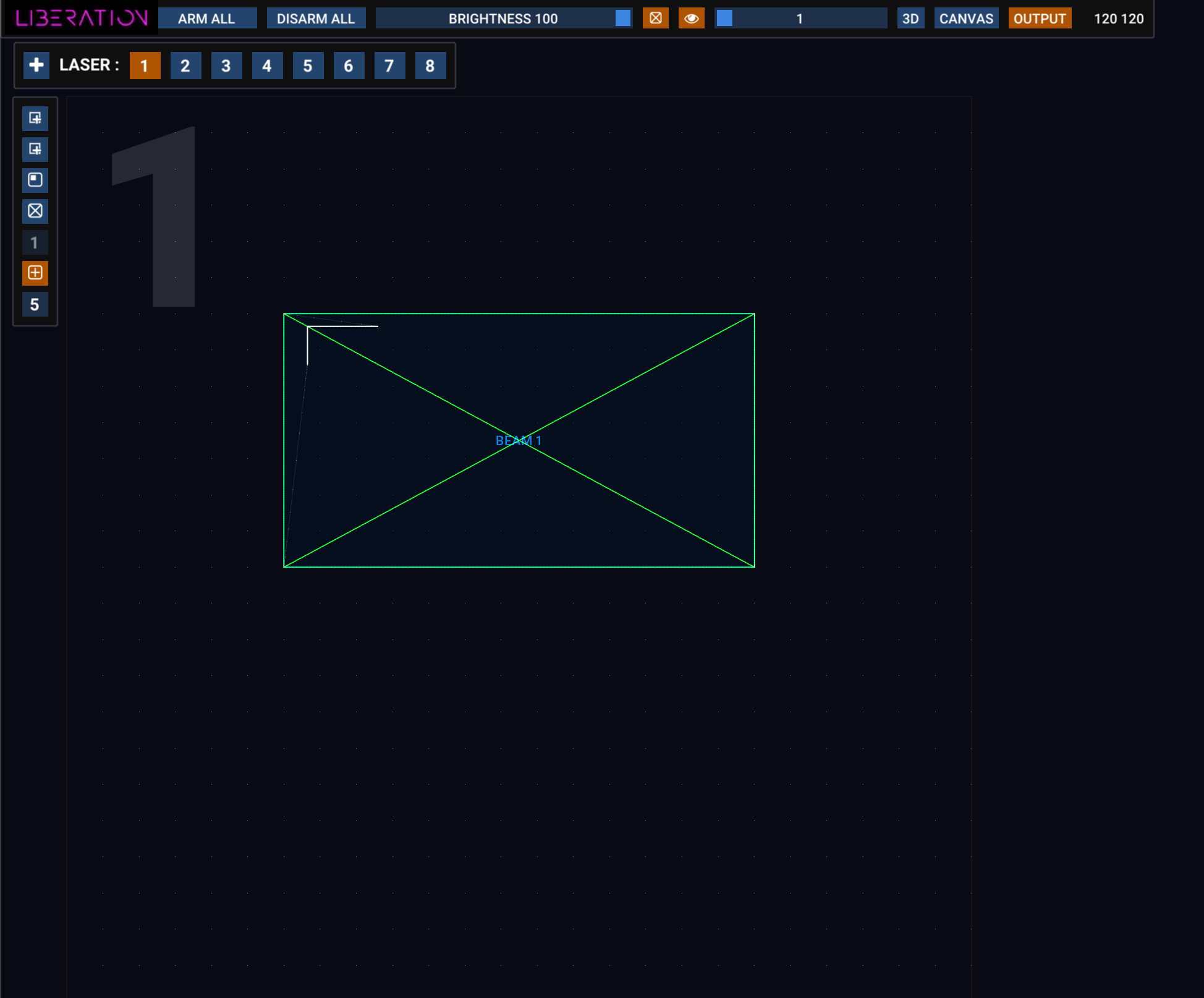

Output-visning

Output-visningen brukes til å konfigurere soner og masker for hver laser. (Legg merke til det store tallet øverst til venstre, slik at du enkelt ser hvilken laser du er på!)

Denne visningen er en representasjon av hele utgangen til denne laseren, og hvor hver sone ligger innenfor den. Som standard finnes det bare én sone per laser, men du kan legge til så mange soner som det er praktisk fornuftig å bruke, og du vil se alle i denne visningen.

Du kan velge laseren du vil redigere, på en av disse måtene:

de nummererte knappene i linjen øverst
trykke på talltasten for laseren du vil bruke (1-9-tastene_)_
Tab-tasten for å gå videre fra én til den neste

Legg til en ny laser i oppsettet ved å trykke på +-knappen. (Det finnes også en ADD LASER-knapp i panelet Laser Overview)

Slett en laser fra oppsettet ved å trykke på den røde ⊖-knappen i panelet Laser Overview.

Du kan zoome inn og ut med rullehjulet på musen, og klikke og dra hvor som helst der det ikke finnes en sone for å flytte visningen.

Klikk på en sone for å velge den, og juster deretter hjørnepunktene med musen. Bruk Alt / Option-tasten mens du drar et hjørne for å gjøre det ikke-uniformt. Høyreklikk på sonen for å se flere alternativer, blant annet for å endre sonetype.

Langs venstre side finnes en linje med en serie ikonknapper. Hold musepekeren over en knapp for å få en beskrivelse av hva den gjør. Knappene her lar deg legge til beam-soner, canvas-soner og masker. Det finnes også alternativer for å angi et testmønster bare for denne laseren, sammen med innstillinger for rutenett og festing.

Du finner mer informasjon i Output-visning.

Canvas

Canvas-systemet brukes hovedsakelig til grafikk og arkitektonisk mapping. Du kan fordele komplekse bilder over flere lasere og perspektivkorrigere hver del. Se Grafikk og Canvas-systemet.

APC40 MIDI-kontroller

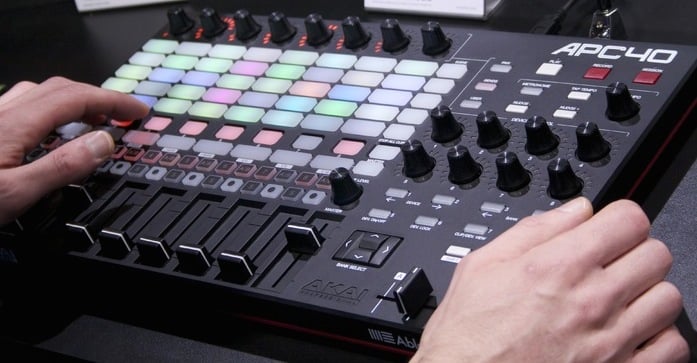

Selv om det er mulig å styre Liberation med mus og tastatur, er det mye bedre å bruke et APC40 MIDI-kontrollgrensesnitt (Mark 2 er best, men Mark 1 fungerer også).

Se også: APC40-referanse

Vi har nå også implementert støtte for APC Mini Mark 2 og MIDI Fighter Twister, og flere er under utvikling. Men APC40 Mark 2 er det beste alternativet i de fleste tilfeller.

Clips og effekter

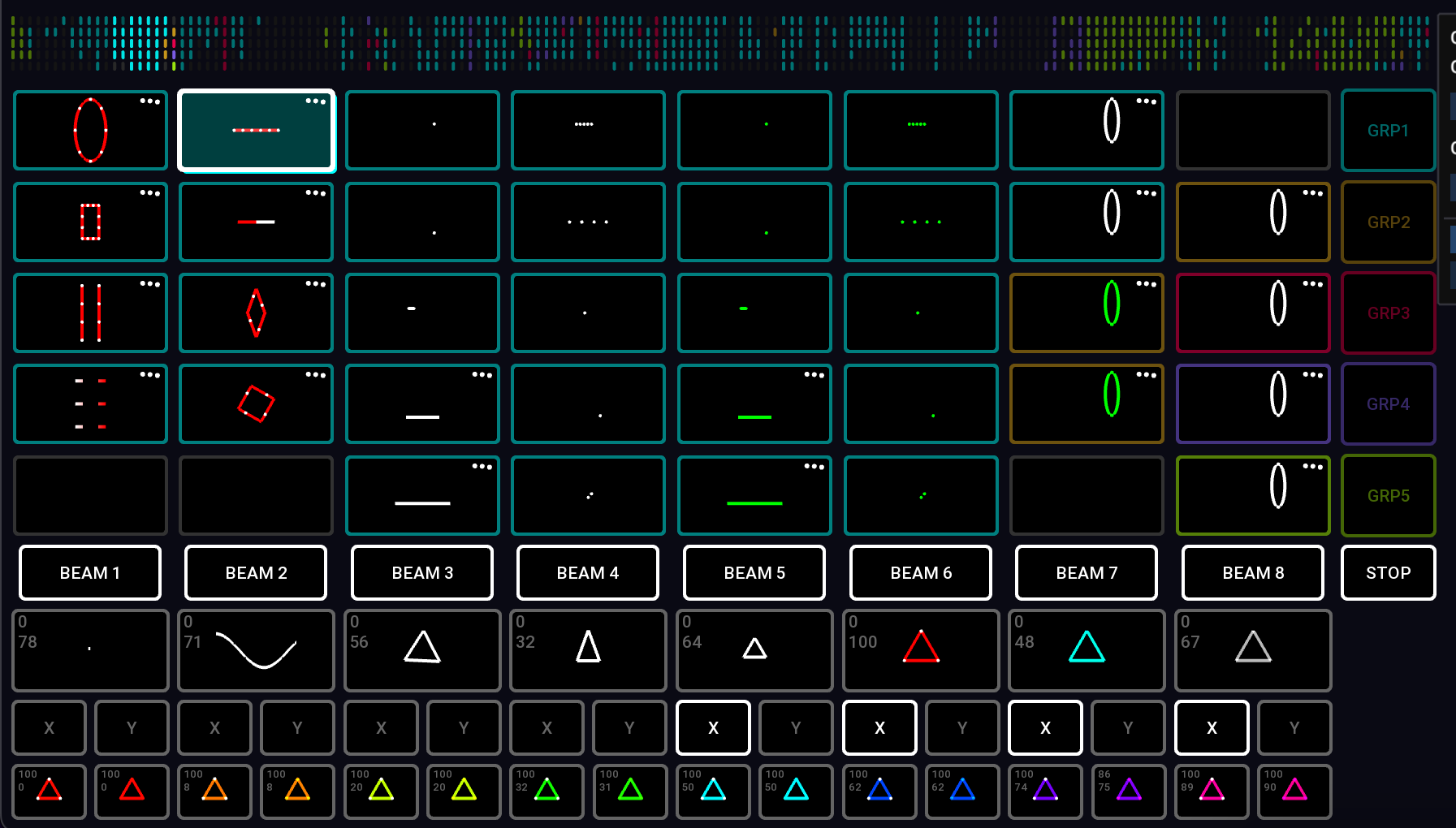

Oversikt over Clip Deck

Dette rutenettet kalles Clip Deck, og det er her alle laser-clips lagres. Det er laget for å mappe direkte til rutenettet med 8 x 5 knapper på APC40.

Navigere i Clip Deck.

Du kan rulle Clip Deck mot venstre og høyre med:

Venstre og høyre piltast. Legg til Cmd / Ctrl for å rulle én hel side om gangen.
Styreflate: Sveip
Mus: Hvis musen har siderulling, kan du bruke den mens musepekeren er over Clip Deck
APC40-rulleknott
APC40 <- DEVICE ->-knapper

For å gjøre det lettere å orientere seg finnes det en mini-visualisering av Clip Deck langs toppen. Se også Clips og Clip Deck

Starte og stoppe clips

Trykk på en clip-knapp (enten med musen eller med APC40) for å starte en clip. Trykk på den igjen for å stoppe den. Når du starter en clip, stopper alle andre clips med samme farge automatisk, med mindre du holder inne shift.

Noen clips er i Flash mode (som standard de røde). Da stopper de så snart du slipper clip-knappen.

Knappen STOP stopper alle clips som kjører.

Angi utgangssoner for clipen

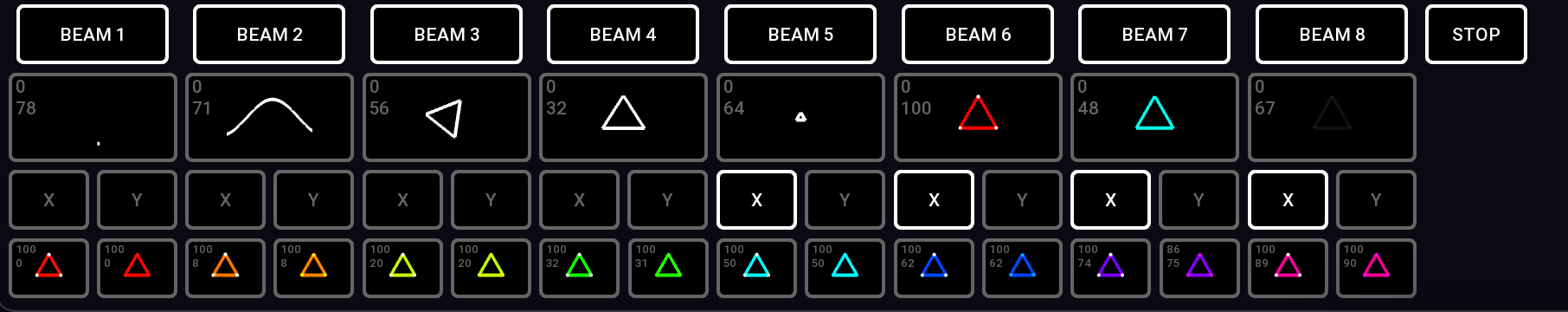

Under clip-knappene ser du soneknappene, beam-soner 1 til 8 som standard (BEAM 1, BEAM 2 osv.). Soneknappene lyser for å vise hvilke soner som er tilordnet den valgte clipen.

To rader under soneknappene ser du X/Y flip-knappene. Slå disse av eller på for å speilvende clipen horisontalt og vertikalt.

Høyreklikk på en clip for å redigere flere innstillinger for clipen. Se også Clip settings

Grupper

Du vil legge merke til at hver clip har en farget ramme, og denne fargen viser hvilken gruppe den tilhører. Clip-knappene på APC40 lyser også i denne fargen.


Group 1	Cyan
Group 2	Orange
Group 3	Red
Group 4	Indigo
Group 5	Green

Gruppesystemet er svært fleksibelt og lar deg:

Holde clips i én gruppe gående mens du slår grupper i en annen av og på
Raskt tilordne soner og X/Y flips til alle clips i en gruppe
Angi Flash mode for en clip (Group 3 er satt til Flash mode som standard)

Grupper har også innstillinger for inn-/utoverganger som kan arves av clipene, eller overstyres.

Du kan tilordne clipens gruppe med knappene i høyreklikkmenyen, eller med APC40 ved å trykke på gruppeknappen og, mens den fortsatt holdes inne, trykke på clip-knappene.

Endre soneinnstillinger for alle clips i en gruppe

Med APC40 trykker du på gruppeknappen, og mens den fortsatt holdes inne, bruker du sone- og X/Y-knappene til å slå soneinnstillinger av eller på for alle clips i den gruppen.

Se også Clip-grupper

Effekter

Effektsystemet i Liberation er en kraftig og allsidig måte å endre clip-utgangen på i sanntid. Standard effektknapper 1–8 ligger under soneknappene.

Bruke en effekt

Trykk på en effektknapp for å slå effekten av eller på, eller enda bedre: bruk APC40-skyvebryterne 1–8 for å fade effektene inn og ut.

Effektparametere

Bruk dreiekontrollene 1–8* til å justere parameteren for hver effekt. (Du kan også høyreklikke med musen for å justere nivå og parameter). Parameterendringen gjør ulike ting avhengig av hvordan effekten er satt opp. Se listen nedenfor for standardeffektene.

*Dreiekontroller 1–8 ligger langs toppen av en APC40 Mk2 og øverst til høyre på Mk1. Se også: APC40-referanse

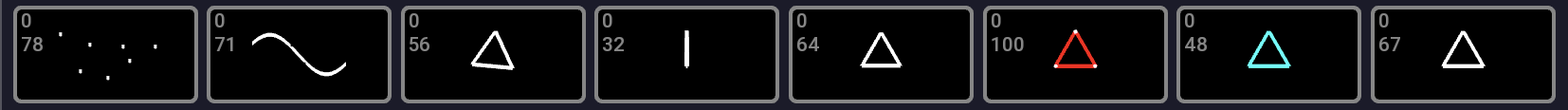

Standardeffektene

Randomiser :\ Legger en kaotisk bevegelse på clip-utgangen. Parameteren justerer mengden/hastigheten på kaoset.
Sine wave :\ Forvrenger alt innhold over en bevegelig sinusbølge. Parameteren justerer bølgelengden.
Rotation :\ Roterer alt rundt. Parameteren justerer rotasjonshastigheten.
Horizontal flip :\ Klemmer og strekker alt horisontalt. Parameteren justerer hastigheten.
Scale :\ Skalerer alt gjentatte ganger fra fullt til null. Parameteren justerer hastigheten.
Hue :\ Endrer nyansen på alt, men endrer ikke metningen (dvs. alt som er hvitt forblir hvitt). Parameteren justerer nyansen.
Saturation and hue :\ Endrer nyansen på alt og metter også fargen helt (dvs. alt som er hvitt endres til fargen). Parameteren justerer nyansen.
Flash :\ Blinker lysstyrken på alt gjentatte ganger fra fullt til null. Parameteren justerer blinkehastigheten.

Det finnes ytterligere 16 fargeeffekter langs nederste rad for å bruke forhåndsdefinerte verdier for nyanse og metning.

Merk at dette er standardeffektene, men de kan redigeres til å gjøre nesten hva som helst!

Hva er den «valgte clipen»?

Når du starter en clip, lyser den for å vise at den er aktiv. Den har også en hvit ramme rundt seg, som viser at dette er den valgte clipen. Når du slår soneknapper av eller på eller justerer clip-innstillingene, brukes disse på den valgte clipen.

Clip Settings-panel

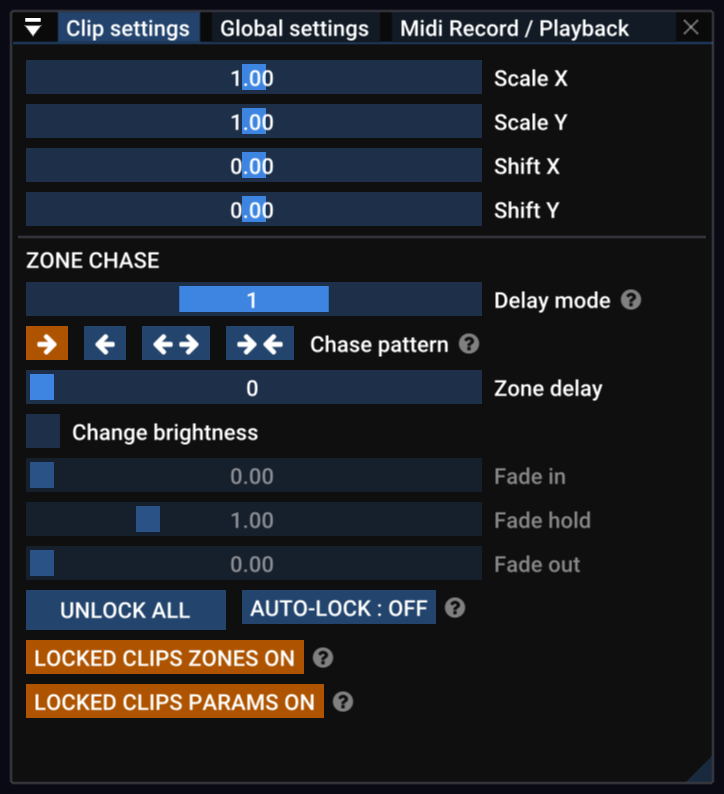

Bruk panelet Clip Settings til å redigere skalering, X/Y-posisjon og få tilgang til det kraftige sonedelay-systemet.

Global Settings-panel

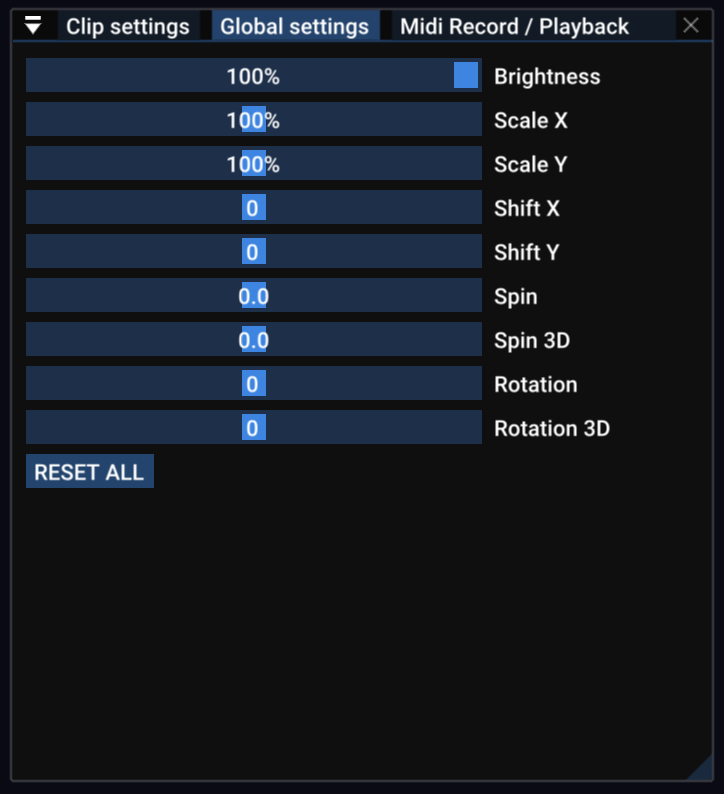

Finn panelet Global Settings for å justere globale utgangsinnstillinger som påvirker all utgang i alle soner.

Slå på AUTO RESET for automatisk å tilbakestille alle Global settings når ingen clips spiller.

Timing

Nesten alle laseroppsetninger har en form for musikalsk lydspor, så timingsystemet i Liberation er basert på et tempo i slag per minutt. I Tempo Panel kan du se en representasjon av tiden. Hver rute representerer et slag, og du kan se at de blinker i takt.

Det finnes flere synkroniseringsalternativer, blant annet MIDI clock og Ableton Link. Hvis du kjenner tempoet på musikken, kan du justere det manuelt med skyvebryteren på skjermen eller APC40 Tempo-knotten, men du kan også holde takten med musikken ved å bruke Tap Tempo-systemet_._

Tap Tempo

Tap Tempo er et begrep som ofte brukes i musikkapper, og det lar deg tappe i takt med beatet for å angi tempoet mens musikken spiller. Du kan bruke knappen på skjermen, men det anbefales å bruke T-tasten eller Tap Tempo-knappen på APC40 (eller til og med en fotbryter hvis du foretrekker det).

Trykk på R-tasten eller Metronome-knappen (APC40) for å tilbakestille tempoet til begynnelsen av takten.

Trykk på Y-tasten eller vri på Tempo-knotten (APC40) for å runde tempoet av til et helt tall. Dette kan være nyttig for elektronisk musikk, som ofte har et rundt antall slag per minutt.

Organisere Clip Deck

For å flytte en clip i Clip Deck klikker du og drar den til en ny posisjon. Mens du drar, kan du bruke piltastene (eller rullehjulet/knappene på APC40) til å rulle mot venstre og høyre.

Trykk på Alt / Option-tasten mens du drar for å lage en kopi.

Alt / Option-klikk på en clip for å velge den uten å starte den.

Alt / Option + Shift-klikk på en clip for å velge flere, eller klikk og dra utenfor en clip for å velge med «lasso».

Klikk og dra vil dra ALLE valgte clips.

For å slette én eller flere clips kan du enten dra dem ut av Clip Deck (et søppelbøtteikon vises) eller bruke DELETE-knappen fra høyreklikkmenyen for clipen.

Laser Overview-panel

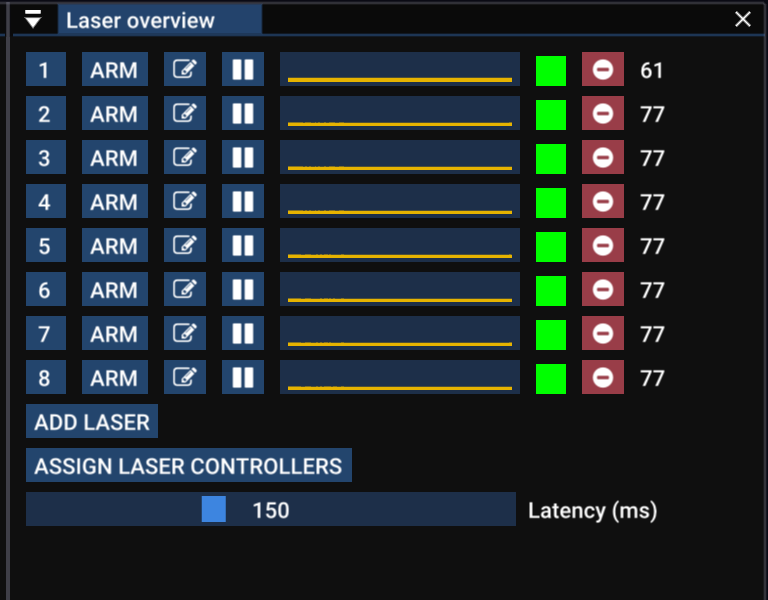

Panelet Laser overview panel gir deg en rask oversikt over statusen til laserne som kjører. Den grønne firkanten til høyre viser at laserkontrolleren er fornøyd. Hvis den blir oransje, har du sporadiske utfall, og hvis den er rød, er den frakoblet. Hvis den er grå, er den ikke koblet til en kontroller i det hele tatt.

Grafen i midten viser historikk for rammelengder, og tallet til høyre er gjeldende bildefrekvens. Jo mer komplisert innholdet er, desto lavere blir bildefrekvensen (dvs. mer flimring). Alt under omtrent 25 fps begynner å se litt flimrete ut.

Koble til lasere – Controller Assignment-panel

Klikk på knappen Assign Laser Controllers for å åpne panelet Controller Assignment. (Dette panelet kan også åpnes via View -> Controller Assignment i menylinjen).

Her kan du velge hvilke laserutganger som skal gå til hvilke laserkontrollere. Dra og slipp kontrollere fra listen til høyre inn i sporene til venstre. Du kan gi kontrollerne nye navn slik at de samsvarer med laseren de er paret med (bruk knappen med pennikonet).

Les kapittelet Kontrollertildeling for mer informasjon.

Laser Output-panel

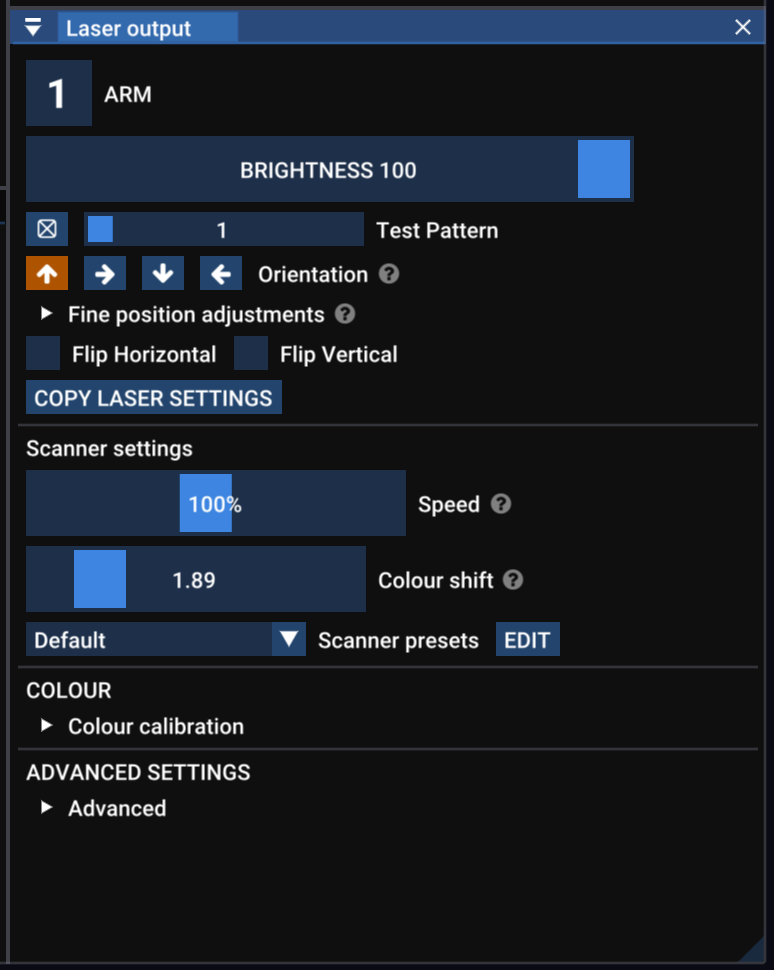

Dette panelet viser innstillingene for den valgte laseren (representert av tallet øverst). Endre hvilken laser som er valgt, med tab-tasten, ved å trykke på en talltast, klikke på et lasernummer i panelet Laser Overview eller i output view.

Number button armerer og dearmerer laseren. Hvis den er rød, er laseren armert.
Brightness justerer laserens lysstyrke uavhengig av de andre laserne (og den kombineres med innstillingen global brightness – dvs. hvis begge står på 50 %, vil laseren din være på 25 %).
Test Pattern slår på et testmønster bare for denne laseren (overstyrer den globale testmønsterinnstillingen)
Orientation korrigerer for lasere som er rigget sidelengs eller opp-ned.
Flip Horizontal and Flip Vertical reverserer laserens utgang. Nyttig for utgangskorrigering på lasere med inkonsekvent kabling.
Copy Laser Settings åpner et panel som lar deg kopiere ulike innstillinger fra denne laseren til andre.

Scanner-innstillinger

Displaylasere fungerer ved å flytte én enkelt laserstråle ekstremt raskt og slå den av og på for å tegne former i luften. Det du ser som linjer, former og bilder, er egentlig strålen som følger baner raskere enn øynene dine kan oppfatte.

En punktstrøm er dataene som forteller laseren hvor den skal flytte seg videre, og når strålen skal være på eller av. I Liberation konverteres clips til denne punktstrømmen i sanntid mens de sendes til laserne.

Liberation gir deg detaljert kontroll over hvordan denne punktstrømmen genereres, slik at du kan balansere jevnhet, lysstyrke og ytelse for hver laser.

De grunnleggende scanner-innstillingene er:

Speed er scannerhastigheten, dvs. hvor raskt laseren beveger seg rundt for å tegne former. Dette tilsvarer å justere punktraten i tradisjonell laserprogramvare, men i Liberation kan du endre hvor raskt laseren beveger seg uavhengig av punktraten. Du skal normalt ikke trenge å justere dette.
Scanner sync (noen ganger kalt blank shift, tidligere Colour Shift) Scannerne beveger laseren svært raskt, men vanligvis er endringer i lysstyrke og farge ute av synk med bevegelsen. Dette viser seg som små flimrende «haler» av lys langs kanten av stråler og linjer. Bruk denne justeringen for å få bevegelse og farge i synk med hverandre. Se Innstillingspanelet Laser output

De andre avanserte scanner-innstillingene dekkes i kapittelet Avansert.

Soning

Du finner en fullstendig veiledning for oppsett og soning av lasere her: Oversikt over prosessen for laseroppsett
