✅ Oversikt

Output-visningen viser hele utgangsområdet for hver laser. I denne visningen kan du justere sonene og legge til maskeområder.

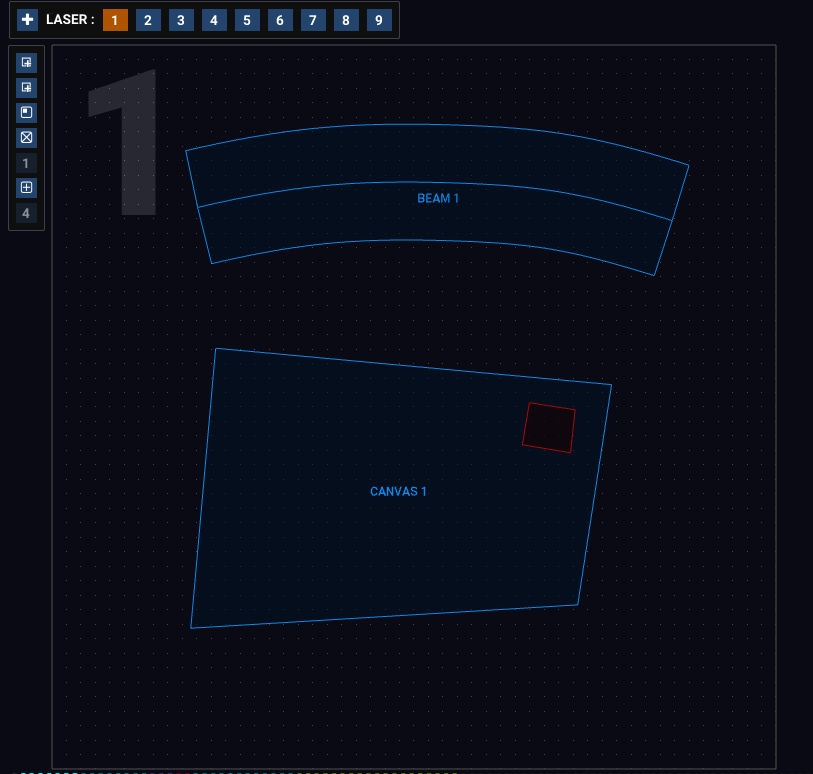

OUTPUT-visningen med en strålesone, en Canvas-sone og en maske.

Velg Output-visningen ved å klikke på OUTPUT-knappen i den øverste verktøylinjen.

Velge en laser

Bruk tallknappene øverst for å velge hvilken laser du redigerer. Du kan også bruke Tab-tasten til å bla gjennom dem, eller trykke på en talltast.

Klikk og dra på et tomt område (eller på låste soner) for å flytte visningen.

Zoome inn og ut i Output-visningen

Bruk musehjulet for å zoome inn og ut.

Ikoner på verktøylinjen

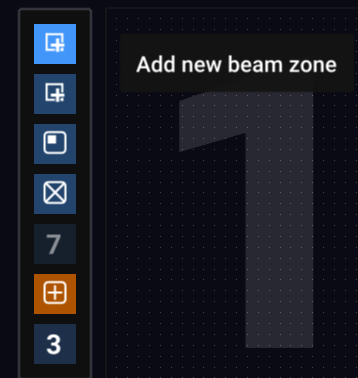

Verktøylinjen til venstre i OUTPUT-visningen

Til venstre i visningen ser du verktøylinjen. Hold musepekeren over et ikon for å se hva det gjør.

  • Legg til strålesone for laseren
  • Velg hvilke Canvas-soner som er i denne laseren
  • Legg til en maske for laseren
  • Slå testmønsteret for denne laseren av/på
  • Velg testmønsteret for denne laseren (overstyrer hovedtestmønsteret)
  • Slå festing til rutenettet av/på
  • Juster rutenettstørrelsen (0 er minst – 8 er størst). (Merk at rutenettstørrelser øker med en potens av 2, så når du reduserer størrelsen på rutenettet, ligger alle festede punkter fortsatt på linje).
