✅ 3D Visualiser

Wprowadzenie

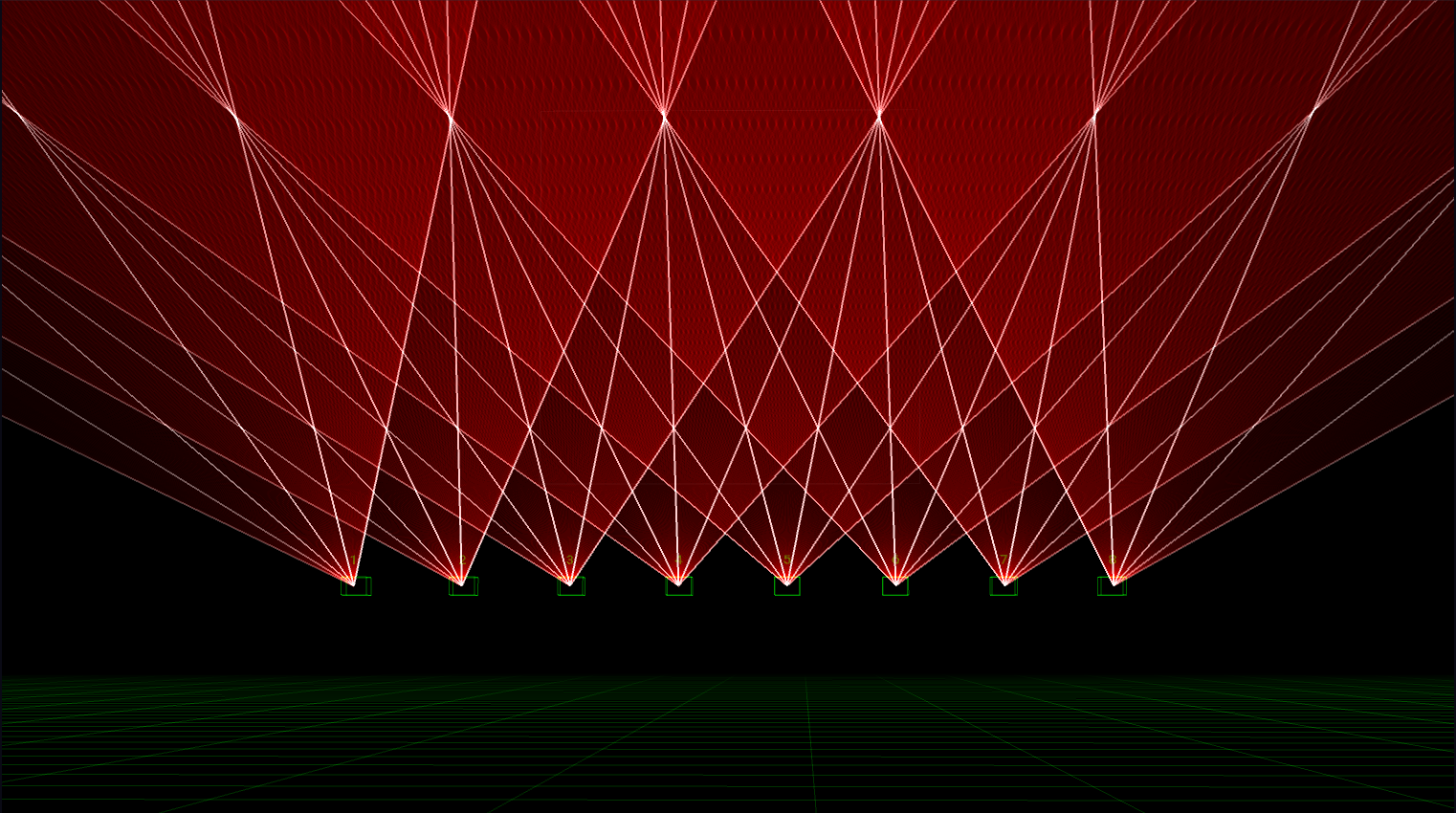

3D Visualiser w Liberation to niezwykle przydatna funkcja — możesz projektować i dopracowywać swoje pokazy bez użycia jakichkolwiek laserów! Dla mnie okazała się nieocenionym narzędziem, szczególnie przy bardziej złożonych konfiguracjach z dużą liczbą laserów.

Poruszanie się po przestrzeni 3D

• Kliknij i przeciągnij, aby obracać widok wokół punktu orbity
• Użyj kółka myszy, aby przesuwać się do przodu i do tyłu względem punktu orbity
• Kliknij i przeciągnij z wciśniętym klawiszem Shift, aby przesuwać kamerę bocznie (strafe) w lewo, w prawo, w górę i w dół wzdłuż płaszczyzny XY
• Kliknij dwukrotnie w dowolnym miejscu wizualizatora, aby zresetować pozycję kamery

Ustawienia

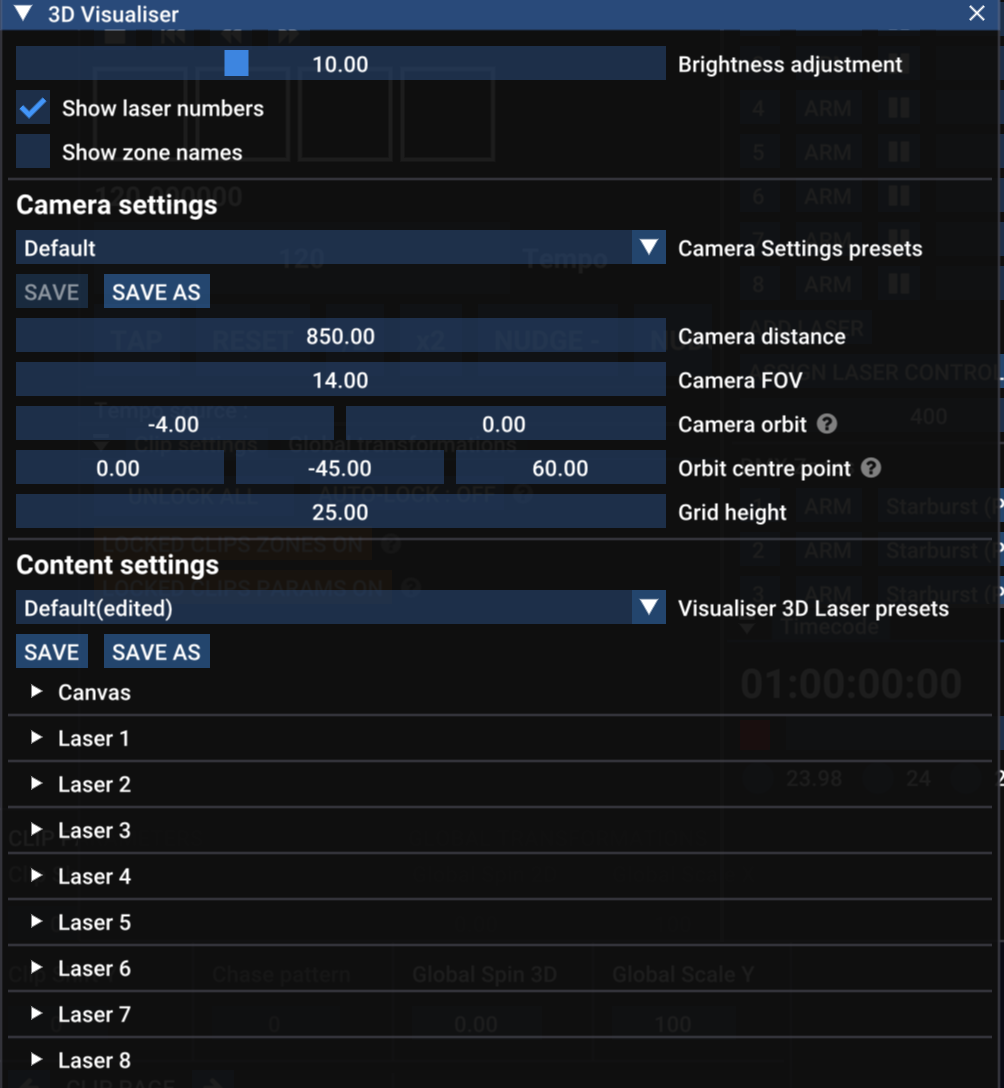

Otwórz panel 3D Visualiser Settings z menu Window.

• Visualiser size — zmienia rozmiar wizualizatora względem reszty aplikacji
• Brightness Adjustment — zmienia jasność wyświetlania laserów
• Show laser numbers — wyświetla odpowiedni numer nad każdym laserem
• Show zone names — wyświetla odpowiednie nazwy stref pod każdym laserem

Ustawienia kamery

Te ustawienia dotyczą głównie wirtualnej kamery w przestrzeni 3D. Dostępna jest lista rozwijana z presetami tych ustawień, które możesz zapisywać i ponownie wczytywać.

• Camera distance - Kamera jest zawsze skierowana na swój Orbit point. Odległość kamery określa, jak daleko znajduje się od tego punktu. Możesz też dostosować to ustawienie kółkiem myszy.
• FOV - Pole widzenia — określa, jak szerokokątny lub przybliżony jest obraz z kamery.
• Orbit position — opisuje bieżący obrót wokół punktu orbity. Pierwsza wartość to obrót wokół osi X (pitch), a druga wartość to obrót wokół osi Y (yaw).
• Orbit centre point — pozycja punktu orbity w przestrzeni 3D: x, y, z.
• Grid height — wysokość siatki względem „podłoża” (czyli miejsca, gdzie y = 0).

Ustawienia zawartości

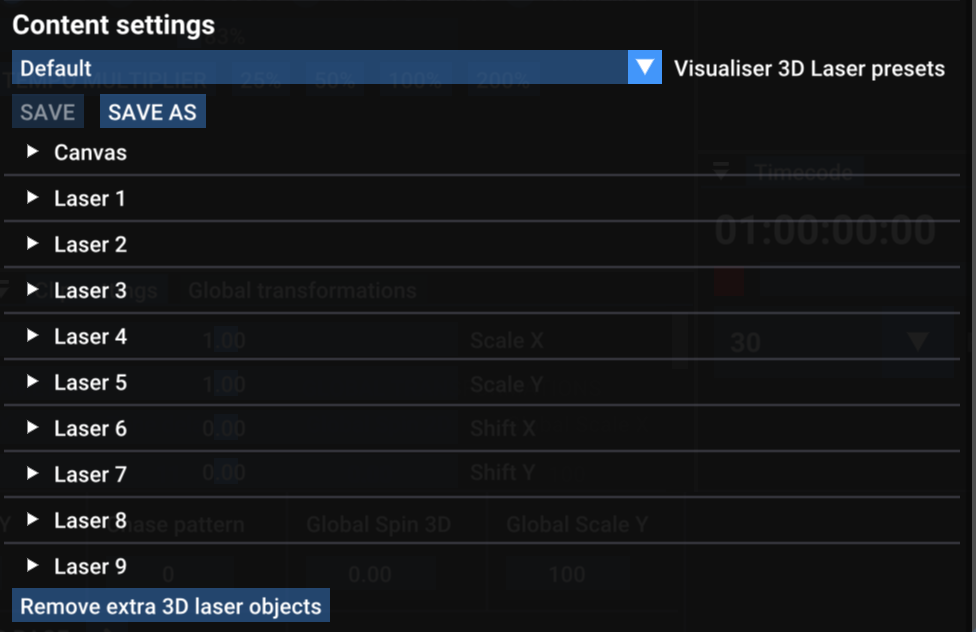

Te ustawienia określają, gdzie lasery (i canvas) są umieszczone w środowisku 3D. Dostępna jest lista rozwijana z presetami tych ustawień, które możesz zapisywać i ponownie wczytywać.

Lasery

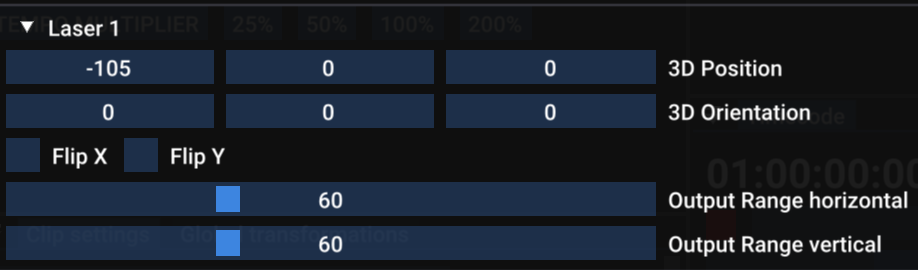

Każdy laser ma własną grupę ustawień, którą możesz rozwinąć małym białym trójkątem.

• 3D Position — pozycja lasera w osiach x, y i z.
• 3D Orientation — obrót lasera wokół każdej z osi x, y i z.
• Flip X / Flip Y — odwraca wirtualne wyjście lasera. UWAGA: nie powinno to być konieczne — lepiej używać ustawień odwrócenia/orientacji lasera, aby skorygować ewentualne niespójności sprzętowe.
• Output Range horizontal / vertical — dotyczy maksymalnego/minimalnego kąta skanerów lasera. Standardowo jest to 60º, ale możesz dostosować tę wartość, jeśli Twoje lasery są inne.

Canvas

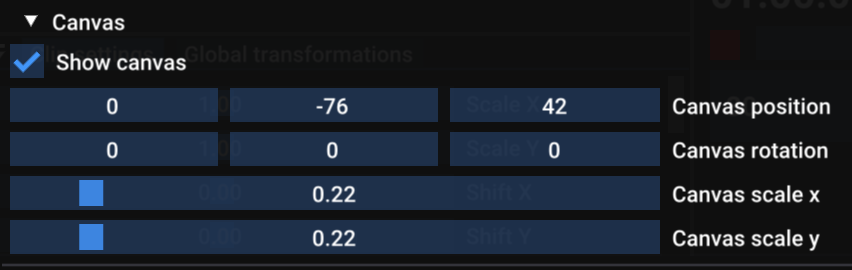

Jeśli używasz systemu canvas, możesz także wyświetlić obraz canvas w widoku 3D. Zaznacz pole wyboru, aby renderować canvas, a następnie użyj ustawień pozycji, orientacji i skali, aby określić, jak ma wyglądać w widoku 3D.
