✅ 概览

Output view 展示每台激光的完整输出范围。在这里你可以调整 Zones 并添加 mask 区域。

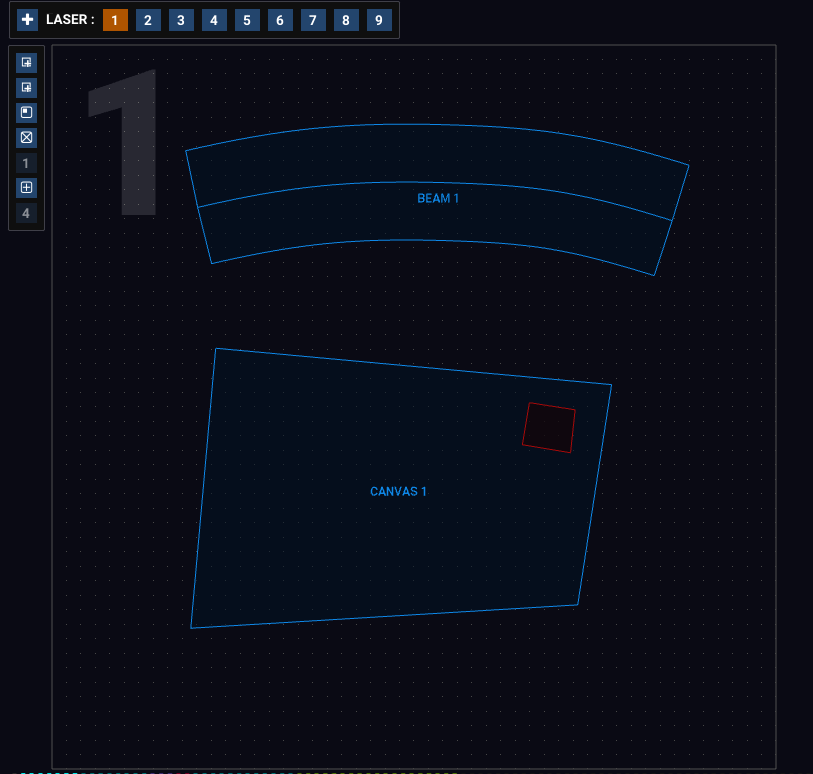

OUTPUT 视图，含一个 beam zone、一个 canvas zone 和一个 mask。

点击顶部工具栏中的 OUTPUT 按钮进入 Output view。

选择激光

使用顶部的编号按钮选择要编辑的激光。也可以用 Tab 键循环切换，或直接按数字键。

在 Output view 中移动视图

在空白处（或已锁定的 zones 上）点击并拖动即可移动视图。

缩放 Output view

使用鼠标滚轮放大或缩小。

工具栏图标

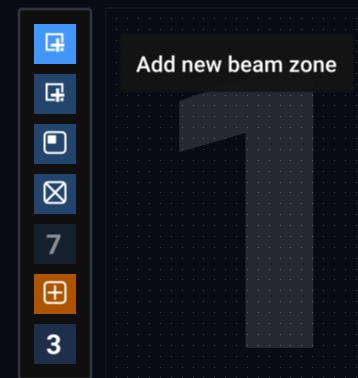

OUTPUT 视图左侧工具栏

在视图左侧可看到工具栏。将鼠标悬停在任意图标上即可查看其功能。

  • 添加 beam zone 到该激光
  • 选择该激光包含哪些 canvas zones
  • 添加 mask 到该激光
  • 切换该激光的测试图案开关
  • 选择该激光的测试图案（会覆盖主测试图案）
  • 切换是否对齐网格
  • 调整网格大小（0 最小 - 8 最大）。（注意网格大小按 2 的幂级增加，因此缩小网格时已对齐的点仍会对齐）。
