La realtà complicata delle specifiche degli scanner

Le frequenze dei punti e le specifiche degli scanner possono creare un po’ di confusione. Spesso vedrai specifiche come 30kpps @ 8º o 50kpps @ 4º, ma non è sempre chiaro cosa rappresentino davvero quei numeri.

Da dove arrivano questi numeri

Termini come “30K” e “50K” sono abbreviazioni basate sul modo in cui gli scanner vengono valutati usando l’ILDA test pattern a quelle frequenze di punti, in condizioni specifiche.

Quando uno scanner viene indicato come qualcosa tipo: 30Kpps @ 8° in realtà significa:

“Questo scanner può riprodurre l’ILDA test pattern a 30.000 punti/sec con un angolo di scansione di 8°, se tarato correttamente.”

Non è una misura completa o pienamente standardizzata delle prestazioni nel mondo reale. In realtà, in origine non era stato pensato come benchmark: veniva usato per una procedura di taratura. Esegui un pattern noto a una frequenza di punti fissa (ad es. 30.000 punti/sec) e regoli damping e gain finché l’immagine non appare corretta.

Resta comunque il riferimento più usato che abbiamo, e può darti una buona idea della qualità degli scanner, almeno con produttori affidabili. Con quelli meno affidabili, però...

Testare gli scanner con Libera Lab

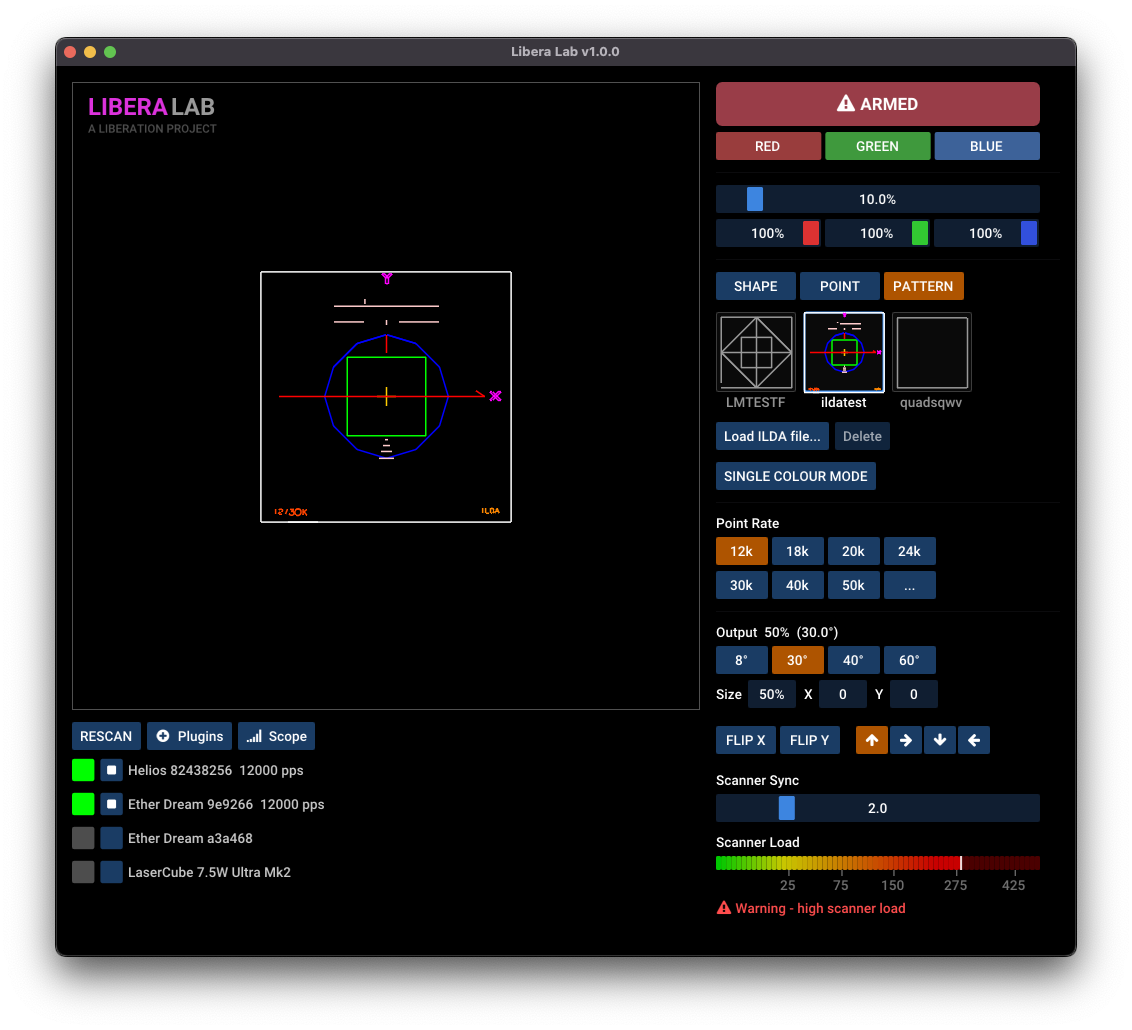

Se vuoi sperimentare il comportamento degli scanner fuori da un progetto di show, usa Libera Lab. È uno strumento desktop per controller laser compatibili con Libera, pensato per rilevare, testare, visualizzare in anteprima e ispezionare l’output laser.

Libera Lab è utile perché ti permette di:

• generare pattern di test noti, incluso l’ILDA Test Pattern
• caricare ed eseguire in streaming file ILDA
• visualizzare in anteprima il flusso di punti prima o durante l’output
• ispezionare l’output con strumenti di oscilloscopio e di carico degli scanner
• confrontare l’effetto di pattern, frequenze di punti e dimensioni di output diversi sugli scanner

Per testare gli scanner rispetto a una specifica pubblicata, imposta Libera Lab sull’ILDA Test Pattern, scegli la frequenza di punti dichiarata e regola la dimensione dell’output in modo che corrisponda all’angolo di scansione specificato (ad es. 8°). Consulta la documentazione ILDA per indicazioni su come analizzare l’output.

Perché potrebbe non essere un buon benchmark

Prima di tutto, il tuo test pattern potrebbe apparire in modo errato anche se gli scanner sono buoni, semplicemente perché non sono tarati in modo ottimizzato per quel test.

Può essere una guida generale utile per distinguere scanner “buoni” da scanner “cattivi”, ma a volte i produttori trattano queste specifiche in modo piuttosto libero.

Quindi come scelgo un buon scanner?

Direi innanzitutto di assicurarti che siano prodotti da un’azienda affidabile. I produttori di scanner costosi di fascia alta come Cambridge Technology (CT), Eye Magic (EMS) e ScannerMAX (una controllata di Pangolin) sono sempre validi, e con loro vai sul sicuro. Però quando una coppia di scanner costa intorno ai 1000 $, per molti di noi agli inizi è più dei nostri laser!

Quindi per lo più ho usato produttori cinesi. Gli scanner Dragon Tiger (DT) sono discreti e accessibili, e credo che LightSpace li utilizzi. Anche molti altri produttori (inclusi OPT e Able in alcuni modelli) usano sistemi basati su DT.

Phenix Technology (PT) in genere è una fascia più bassa, ma onestamente probabilmente va bene per la maggior parte degli utilizzi.

Se i tuoi scanner non hanno marchio, è probabilmente il caso in cui dovresti preoccuparti della qualità!

Come aiuta Liberation

Prima di tutto, per la maggior parte delle cose non ti servono scanner davvero costosi! Scanner DT da 30kpps, o persino PT, andranno bene. Le impostazioni predefinite degli scanner sono volutamente conservative e, nella maggior parte dei casi, non dovresti aver bisogno di modificarle (a parte Scanner sync).

Se vuoi capire che cosa fanno davvero le impostazioni degli scanner, Libera Lab è un posto migliore per sperimentare rispetto al tuo progetto di show. Puoi modificare la frequenza di punti, l’angolo di output e il pattern di test mentre osservi l’anteprima, l’oscilloscopio e le informazioni sul carico degli scanner.

Anche se hai scanner migliori, non ha senso spingerli più del necessario. Questo ne allungherà significativamente la vita utile.

Cos’è un "point stream"?

Probabilmente hai già sentito questo termine: è il modo in cui controlliamo il percorso degli scanner.

Un point stream è un elenco di posizioni X/Y, ciascuna con un colore. Per disegnare qualcosa come una linea bianca, invii una sequenza di punti lungo quella linea, tutti impostati su bianco. Gli scanner poi si muovono da un punto all’altro a una frequenza fissa - la frequenza di punti al secondo (PPS) - e il raggio traccia la forma.

Come funziona nel software laser tradizionale

Il software laser tradizionale memorizza un point stream per ogni cue. Per le cue animate, di solito questo significa un point stream separato per ogni frame. Il punto importante è che tutto è completamente predeterminato. Di conseguenza, aumentare la frequenza dei punti fa muovere gli scanner più velocemente attraverso gli stessi dati predefiniti.

Perché "point rate" ha meno significato in Liberation

Liberation genera il point stream in tempo reale, e questo ci dà un’enorme flessibilità. Nota l’impostazione "Scanner speed" nel pannello Laser Settings. Questa ci permette di accelerare e rallentare gli scanner, ma soprattutto non cambia la frequenza dei punti sottostante (PPS).

Aspetta, cosa? Come?

Lo so, all’inizio sembra strano.

Poiché Liberation genera il point stream in tempo reale, può modificarlo. Più i punti sono distanziati, più velocemente si muovono gli scanner. Più sono ravvicinati, più lentamente si muovono gli scanner.

Perfetto! Quindi cosa significa tutto questo, in pratica?

Ottima domanda. Ecco i miei consigli:

• Evita scanner senza marchio. Se puoi prendere scanner più veloci, fallo - minimo 30KPPS.
• Nella maggior parte dei casi, gli scanner DT30 vanno bene, e gli scanner PT30 sono probabilmente OK nei laser più economici.
• Se fai grafica, nella maggior parte dei casi più laser saranno meglio di scanner più veloci.
• Quando arrivi a setup di fascia più alta, qualunque marchio high-end affermato andrà bene.
• Se puoi prendere solo gli scanner senza marchio più economici, le impostazioni predefinite di Liberation sono abbastanza conservative e probabilmente otterrai risultati OK per beam work di base. Se fanno fatica, riduci l’impostazione Speed (ma non cambiare il point rate!).
• Se vuoi testare o confrontare impostazioni, fallo prima in Libera Lab invece di sperimentare all’interno di un file di show.

E l’ILDA Test Pattern?

…è ancora molto utile come strumento di calibrazione e riferimento, e Libera Lab ne rende più semplice l’output e l’ispezione. Ma non è mai stato progettato come benchmark completo e può essere usato in modo improprio o interpretato con una certa libertà dai produttori.
