✅ Pannello delle impostazioni Laser output

Apri il pannello delle impostazioni Laser output dal menu View -> Laser Output Settings.

Verranno mostrate le impostazioni del laser attualmente selezionato, che puoi cambiare:

• tramite il relativo pulsante numerato nel pannello Laser overview
• con un tasto numerico della tastiera: i tasti da 1 a 0 aprono i laser 1 - 10
• con il tasto Tab per scorrere i laser (Shift + Tab va all'indietro).

Nella parte superiore di questo pannello vedrai:

• un pulsante numerato: fai clic su questo pulsante per armare/disarmare il laser. È rosso quando il laser è armato.
• uno slider Brightness solo per questo laser. Nota che questo valore viene combinato con la luminosità globale.
• il toggle Test Pattern e il selettore del pattern. Ti permette di scegliere un test pattern specifico solo per questo laser. (Questi controlli sono replicati nella toolbar della vista Output).

Orientamento dell'output / correzione del mirroring

Gli elementi successivi servono a correggere la configurazione del laser in modo che si comporti in modo coerente in Liberation.

• Flip horizontal / vertical - queste opzioni ti permettono di correggere l'output del laser

• Orientation - se il laser è stato montato di lato o capovolto, puoi correggerne la rotazione con questa impostazione.
• Fine position adjustments - possono essere usate per correggere piccoli spostamenti/rotazioni. Sono pensate per correggere deriva/assestamento se un laser è rimasto acceso durante la notte o per lunghi periodi.

Copiare le impostazioni del laser

Vedi Pannello delle impostazioni Laser output.

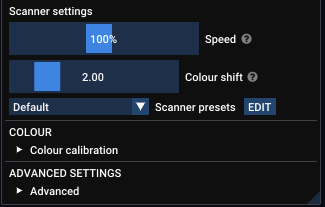

Impostazioni degli scanner

Speed

L'impostazione Speed determina la velocità con cui si muovono gli scanner.

Scanner sync (Colour shift / blank shift)

Il fascio cambia colore e si accende e spegne mentre gli scanner lo muovono, e di solito queste due cose non sono perfettamente sincronizzate tra loro. Regola questa impostazione per riallinearle.

Se vedi piccole "code" nell'output del laser, probabilmente lo scanner sync deve essere regolato. Se le code compaiono comunque, con qualunque impostazione, probabilmente stai spingendo gli scanner/driver laser oltre le loro capacità. Prova a ridurre la velocità degli scanner.

Preset scanner

Usa questa impostazione per scegliere una configurazione scanner predefinita. L'opzione predefinita di solito va bene, quindi non dovresti aver bisogno di cambiarla a meno che tu non abbia scanner particolarmente scarsi (o particolarmente buoni). Se vuoi approfondire, vedi ◼️ Preset scanner e profili di rendering

Calibrazione colore

Puoi usare questo sistema per correggere la curva di luminosità e il bilanciamento del bianco del tuo laser. Vedi Calibrazione del colore

Impostazioni avanzate

Non dovresti aver bisogno di modificare queste impostazioni, ma se sei curioso, vedi ◼️ Impostazioni laser avanzate
