✅ Visão geral

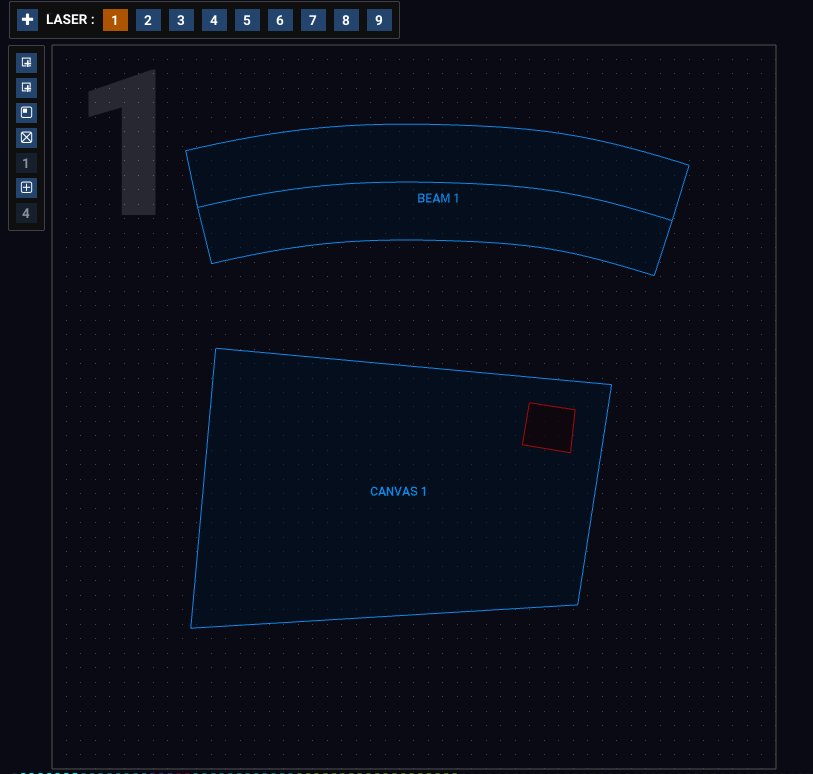

A visualização Output representa toda a área de saída de cada laser. Nessa visualização, você pode ajustar as zonas e adicionar áreas de máscara.

Selecione a visualização Output clicando no botão OUTPUT na barra de ferramentas superior.

Selecionando um laser

Use os botões numéricos na parte superior para escolher qual laser você está editando. Ou use a tecla Tab para alternar entre eles, ou pressione uma tecla numérica.

Navegando pela visualização Output

Clique e arraste em qualquer espaço vazio (ou em zonas bloqueadas) para mover a visualização.

Aproximar e afastar a visualização Output

Use a roda do mouse para aproximar e afastar.

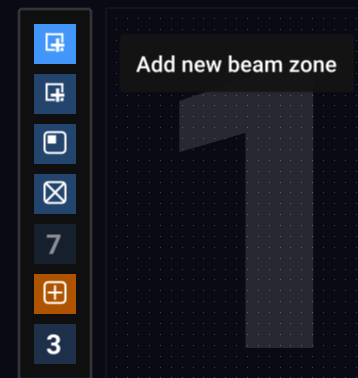

Ícones da barra de ferramentas

À esquerda da visualização, você verá a barra de ferramentas. Passe o mouse sobre qualquer ícone para ver o que ele faz.

• Adicionar uma zona de feixe ao laser
• Selecionar quais zonas de Canvas estão neste laser
• Adicionar uma máscara ao laser
• Ativar/desativar o padrão de teste deste laser
• Escolher o padrão de teste deste laser (substitui o padrão de teste principal)
• Ativar/desativar o encaixe na grade
• Ajustar o tamanho da grade (0 menor - 8 maior). (Observe que os tamanhos da grade aumentam em potências de 2; portanto, quando você reduz o tamanho da grade, todos os pontos encaixados continuam alinhados).
