✅ 快速入門指南

簡介

歡迎使用 Liberation — 新一代雷射秀軟體。

Liberation 是功能強大且複雜的現代軟體；它以易用性與可靠性為基礎，讓你能自由發揮創意。它快速、高效率且流程順暢；跟著這份快速入門指南，你很快就能開始使用！

管理雷射

Liberation 非常彈性，即使沒有連接任何實體雷射，你也可以設定雷射並進行視覺化。等你準備好實際輸出時，再將每個輸出順暢地指派到雷射控制器即可。

預設配置會將 8 台雷射水平排開，但你可以依需求自訂。剛開始熟悉軟體時，建議先保留這個預設值；之後再調整成符合你的硬體配置。（請參閱設定你的專案）

軟體概覽

安全關閉

只要你正在使用雷射，就必須隨手備有硬體緊急停止按鈕（請參閱緊急停止與聯鎖）。如果只是想以較不緊急的方式停用所有輸出，可以使用 DISARM ALL 按鈕，或按 Escape 鍵（也可以按 APC40 上的 SESSION 鍵）。你也可以使用畫面上的滑桿，或 APC40 的主推桿來降低 Global Brightness。

滑桿元件

Liberation 中有各種滑桿與控制項。

鍵盤快捷鍵

完整的鍵盤快捷鍵清單可在這裡找到：鍵盤快捷鍵

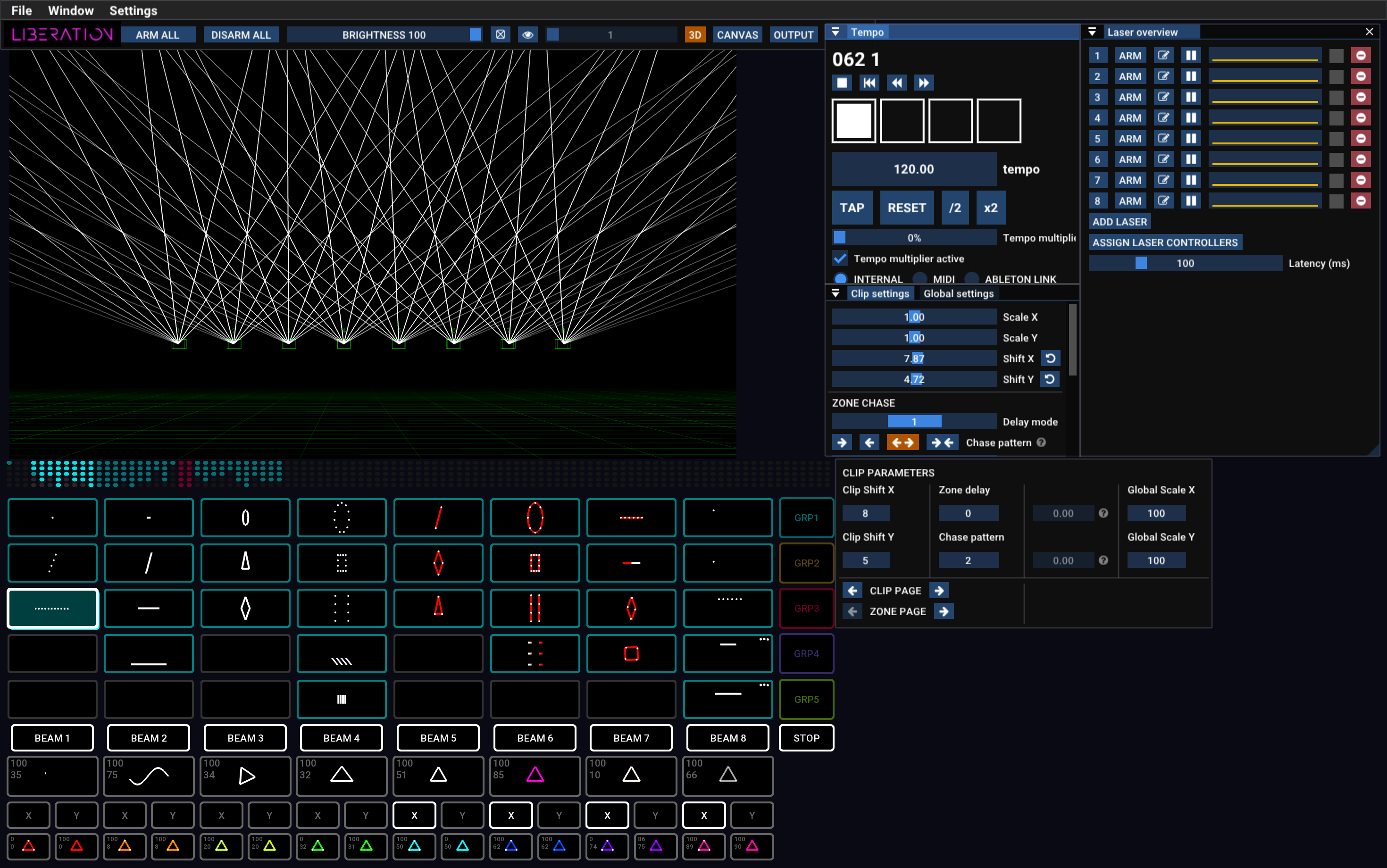

畫面配置

Menu 中可以找到所有檔案匯入／匯出選項，也可以用來開啟各個面板。你也可以在這裡使用訂閱授權這台電腦（位於 Liberation -> Authorise/Deauthorise this computer）。

Icon bar

常用工作都可以在這裡找到，例如啟用／停用所有雷射輸出、Global Brightness、Test Pattern，以及在 3D、Canvas 和 Output view 之間切換。

Views

畫面左上方的大區域可以顯示 3 個主要 view 之一：3D、CANVAS 和 OUTPUT。使用 icon bar 按鈕在它們之間切換（也可以按 Tab 鍵在 3D 和 OUTPUT view 之間切換，接著繼續按 Tab 依序切換每個雷射輸出）。

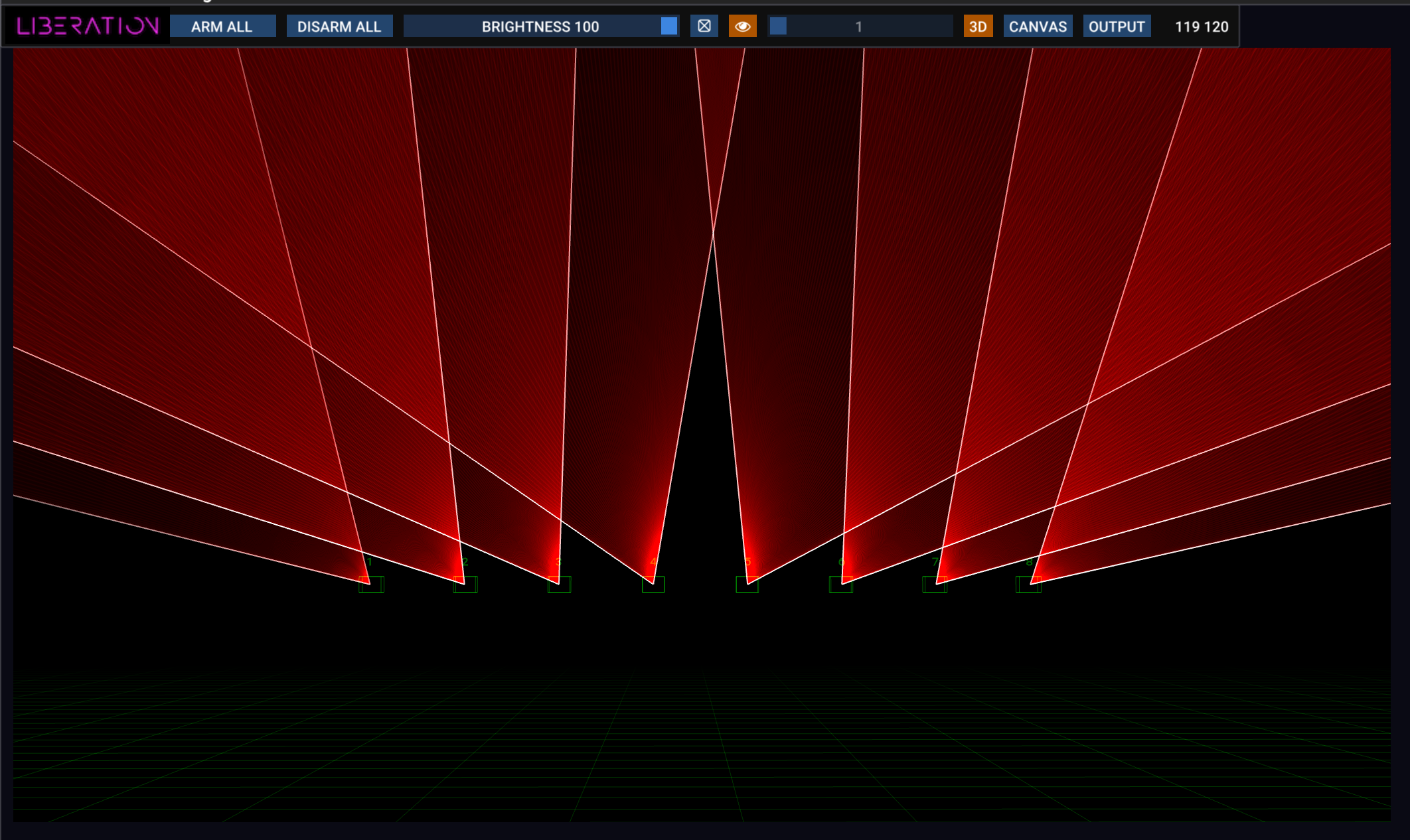

3D View

3D view 會顯示雷射看起來的樣子，並且可以設定成符合你自己的雷射配置。按住並拖曳可旋轉攝影機，使用滑鼠滾輪可向前或向後移動。你可以在 3D Visualiser settings 面板中找到更多選項（View -> 3D Visualiser Settings）。請參閱 3D Visualiser。

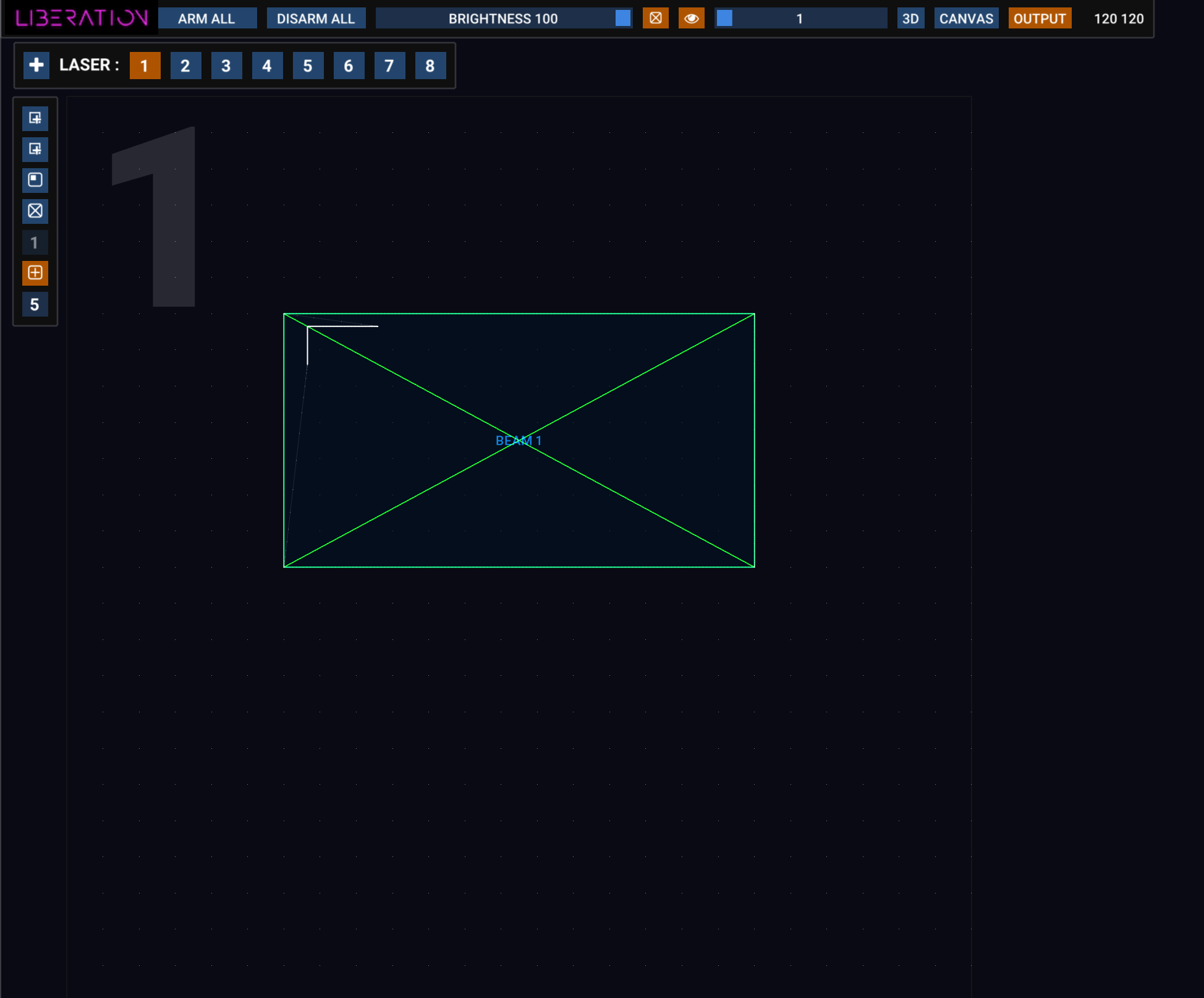

Output View

Output view 用於設定每台雷射的 zones 和 masks。（注意左上角的大型數字，方便你清楚知道目前正在操作哪一台雷射！）

這個 view 代表該雷射的完整輸出範圍，以及每個 zone 在其中的位置。預設每台雷射只有一個 zone，但你可以依實際可行範圍新增多個 zones，並且會在這個 view 中看到它們。

你可以用以下任一方式選取要編輯的雷射：

  • 使用頂端列中的編號按鈕
  • 按下你要的雷射編號鍵（1-9 鍵）
  • 使用 Tab 鍵依序切換

按下 + 按鈕可將新的雷射加入配置。（Laser Overview 面板中也有 ADD LASER 按鈕）

在 Laser Overview 面板中按下紅色 ⊖ 按鈕，可從配置中刪除雷射。

你可以使用滑鼠滾輪放大與縮小；在沒有 zone 的任意位置按住並拖曳，可移動畫面。

點擊 zone 可選取它，接著用滑鼠調整它的角點。拖曳角點時按住 Alt / Option 鍵，可進行非等比例調整。在 zone 上按右鍵可查看更多選項，包括變更 zone 類型。

左側有一列圖示按鈕，將滑鼠游標停在任何按鈕上都可看到功能說明。這些按鈕可讓你新增 beam zones、canvas zones 和 masks。也有一些選項可只為這台雷射設定 Test Pattern，以及格線與吸附設定。

更多詳細資訊請參閱 Output view。

Canvas

Canvas 系統主要用於圖形與建築投影對位。你可以將複雜影像分配到多台雷射上，並對每個區段進行透視校正。請參閱圖形與 Canvas 系統。

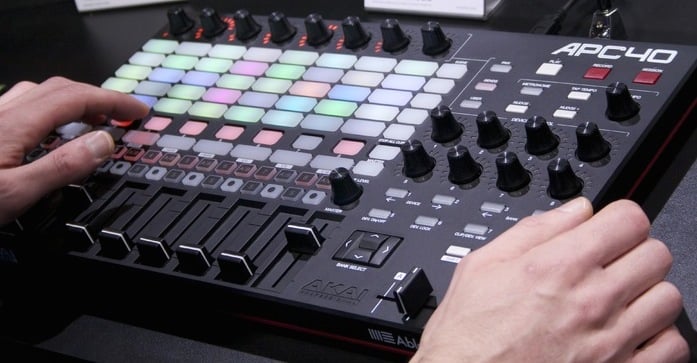

APC40 MIDI 控制器

雖然可以用滑鼠和鍵盤控制 Liberation，但使用 APC40 MIDI 控制介面會好很多（Mark 2 最佳，Mark 1 也可使用）。

另請參閱：APC40 參考

我們現在也已支援 APC Mini Mark 2 和 MIDI Fighter Twister，並且正在開發更多控制器支援。不過在大多數情況下，APC40 Mark 2 仍是最佳選擇。

Clips 與效果

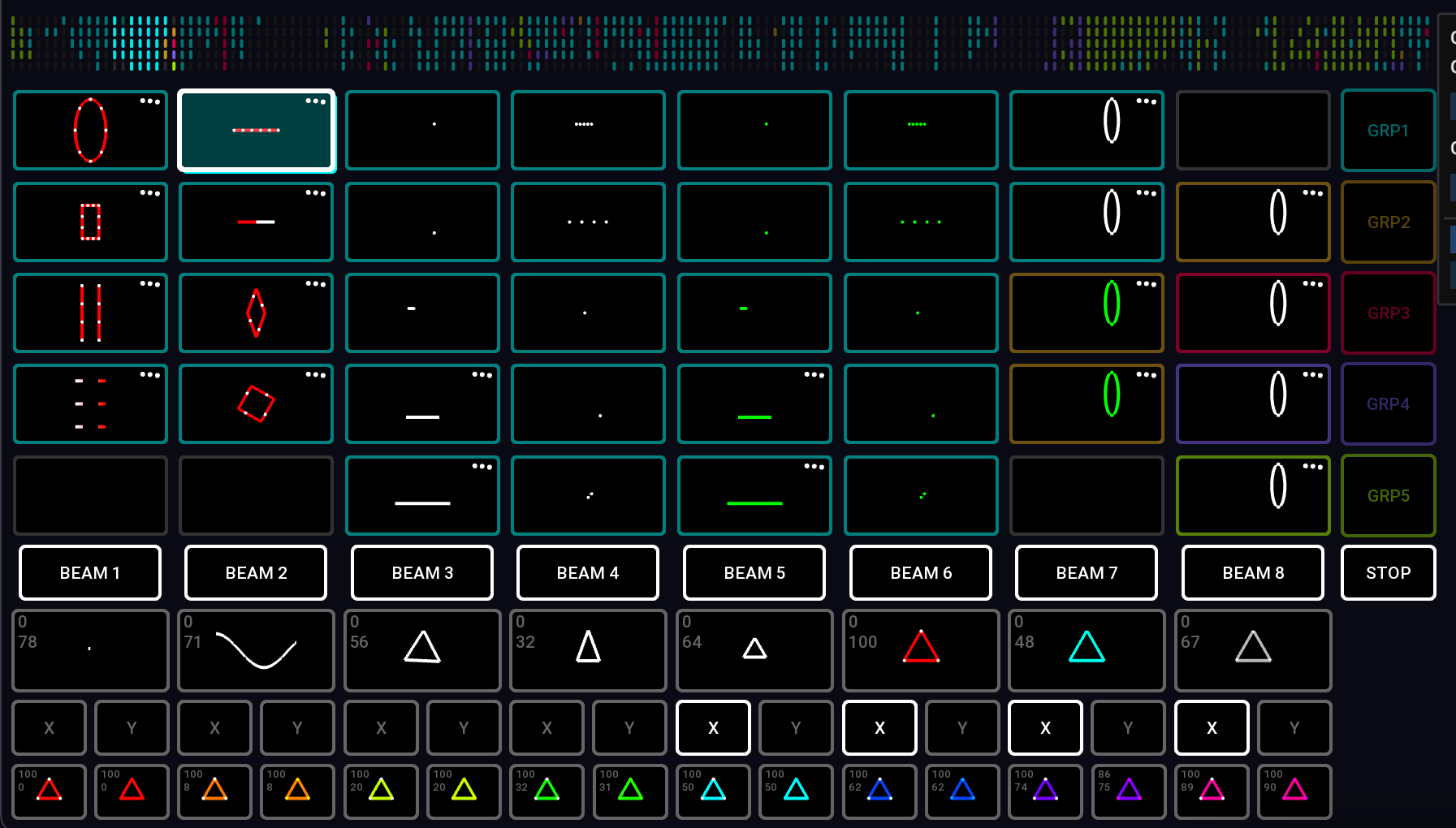

Clip Deck 概覽

這個格狀區域稱為 Clip Deck，所有雷射 Clips 都儲存在這裡。它的設計可直接對應到 APC40 上 8 x 5 的按鈕格。

瀏覽 Clip Deck。

你可以用以下方式左右捲動 Clip Deck：

  • 左右方向鍵。加上 Cmd / Ctrl 可一次捲動一整頁。
  • 觸控板：滑動
  • 滑鼠：如果你的滑鼠支援橫向捲動，將游標停在 Clip Deck 上即可使用
  • APC40 捲動旋鈕
  • APC40 <- DEVICE -> 按鈕

為了幫助你掌握位置，頂端有一個 Clip Deck 的迷你 visualiser。另請參閱 Clips 與 Clip Deck

啟動與停止 Clips

按下 Clip 按鈕（用滑鼠或 APC40 都可以）即可啟動 Clip。再次按下可停止。當你啟動某個 Clip 時，除非按住 shift，否則所有相同顏色的其他 Clips 會自動停止。

有些 Clips 會處於 Flash mode（預設是紅色 Clips），這種情況下，只要你放開 Clip 按鈕，它們就會停止。

STOP 按鈕會停止所有目前正在播放的 Clips。

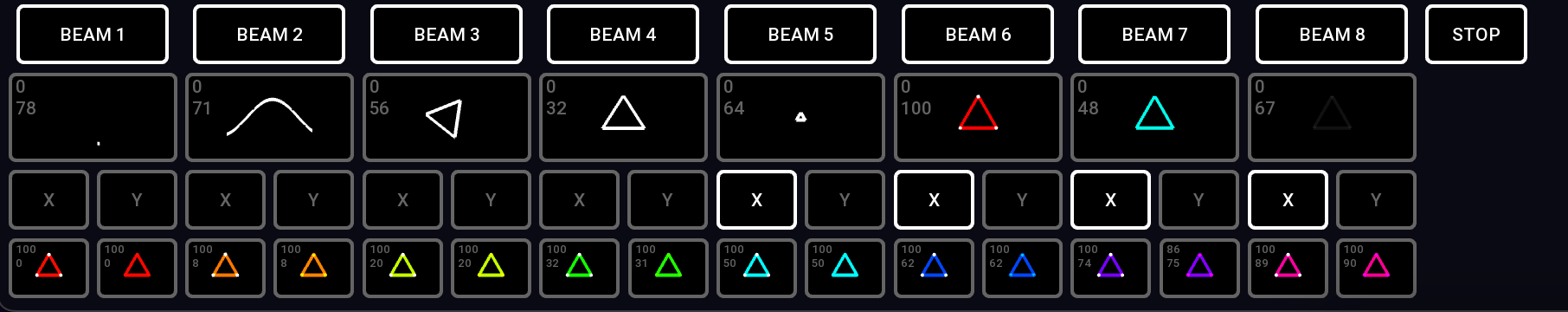

設定 Clip 的輸出 zones

在 Clip 按鈕下方，你會看到 zone 按鈕，預設為 beam zones 1 到 8（BEAM 1、BEAM 2 等）。zone 按鈕會亮起，表示目前選取的 Clip 已指派到哪些 zones。

在 zone 按鈕下方兩列，你會看到 X/Y 翻轉按鈕；切換這些按鈕可將 Clip 水平或垂直翻轉。

在 Clip 上按右鍵可編輯更多 Clip 設定。另請參閱 Clip 設定

Groups

你會注意到每個 Clip 都有彩色外框，這個顏色代表它所屬的 group。APC40 的 Clip 按鈕也會以這個顏色亮起。

Group 1青色
Group 2橘色
Group 3紅色
Group 4靛色
Group 5綠色

group 系統非常彈性，可讓你：

  • 讓某個 group 中的 Clips 持續播放，同時切換另一個 group 中的 Clips
  • 快速將 zones 和 X/Y 翻轉指派給同一 group 內的所有 Clips
  • 為 Clip 設定 Flash mode（Group 3 預設為 Flash mode）

Groups 也有淡入／淡出轉場設定，可由其中的 Clips 繼承，或由 Clip 自行覆寫。

你可以使用右鍵選單中的按鈕指派 Clip 的 group；或是在 APC40 上按住 group 按鈕，並在按住不放時按下 Clip 按鈕。

變更同一 group 內所有 Clips 的 zone 設定

使用 APC40 時，按下 group 按鈕，接著在按住不放時使用 zone 與 X/Y 按鈕，切換該 group 內所有 Clips 的 zone 設定。

另請參閱 Clip 群組

Effects

Liberation 的效果系統是一套強大且靈活的方式，可即時改變 Clip 輸出。預設效果按鈕 1-8 位於 zone 按鈕下方。

套用效果

按下效果按鈕可切換效果；更好的方式是使用 APC40 滑桿 1-8，將效果淡入或淡出。

效果參數

使用旋轉控制器 1-8* 調整每個效果的 parameter。（你也可以用滑鼠按右鍵來調整 level 和 parameter）。parameter 變化會依效果設定而有不同作用。預設效果請參考下方清單。

*旋轉控制器 1-8 位於 APC40 Mk2 頂端；在 Mk1 上則位於右上方。另請參閱： APC40 參考

預設效果

  1. Randomiser :\ 對 Clip 輸出套用混亂的移動效果。parameter 會調整混亂的程度／速度。
  2. Sine wave :\ 讓所有內容沿著移動中的正弦波變形。parameter 會調整波長。
  3. Rotation :\ 讓所有內容旋轉。parameter 會調整旋轉速度。
  4. Horizontal flip :\ 將所有內容在水平方向壓縮與拉伸。parameter 會調整速度。
  5. Scale :\ 反覆將所有內容從完整大小縮放到零。parameter 會調整速度。
  6. Hue :\ 改變所有內容的色相，但不改變飽和度（也就是白色仍會保持白色）。parameter 會調整色相。
  7. Saturation and hue :\ 改變所有內容的色相，並將顏色完全飽和（也就是白色會變成該顏色）。parameter 會調整色相。
  8. Flash :\ 反覆讓所有內容的亮度從全亮閃爍到零。parameter 會調整閃爍速度。

底部列還有另外 16 個顏色效果，可套用預設的色相與飽和度值。

請注意，這些是預設效果，但它們幾乎可以被編輯成任何你想要的效果！

什麼是「目前選取的 Clip」？

當你啟動某個 Clip 時，它會亮起，表示正在作用中。它也會有白色外框，表示這是目前選取的 Clip。每當你切換 zone 按鈕或調整 Clip 設定時，這些操作都會套用到目前選取的 Clip。

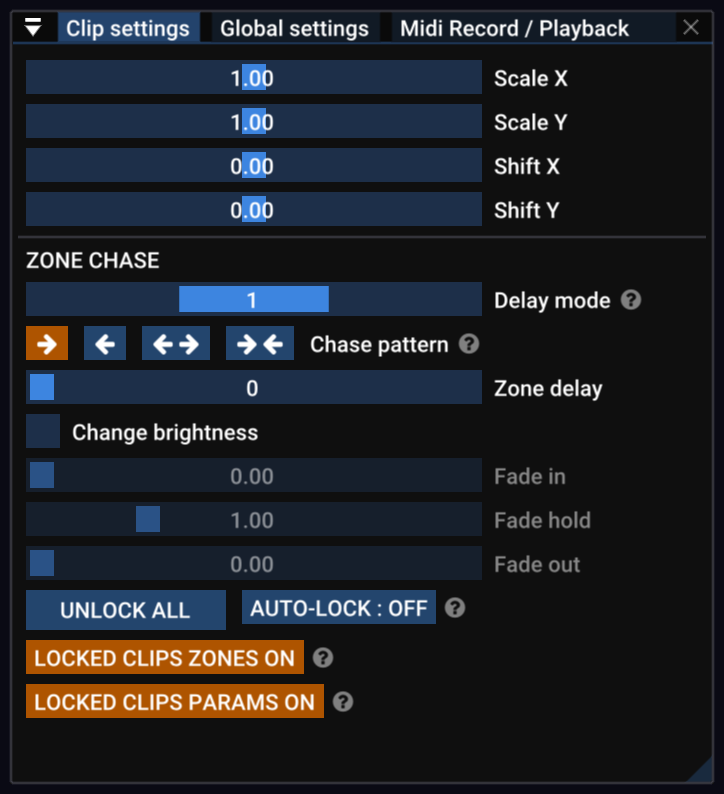

Clip Settings 面板

使用 Clip Settings 面板可編輯縮放、X/Y 位置，並存取強大的 zone delay 系統。

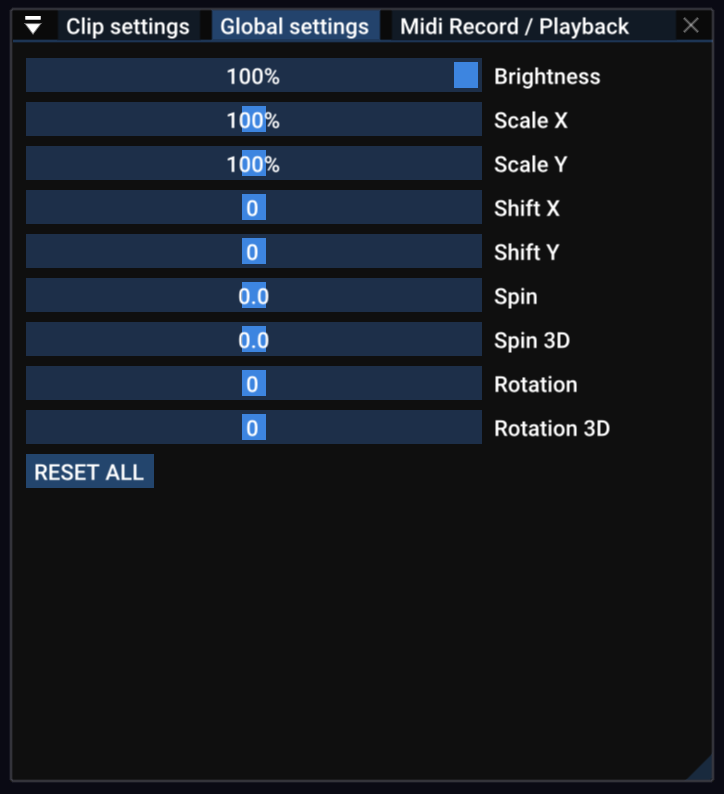

Global Settings 面板

在 Global Settings 面板中，可以調整會影響所有 zones 中所有輸出的全域輸出設定。

開啟 AUTO RESET 後，只要沒有 Clips 正在播放，就會自動重設所有 Global settings。

Timing

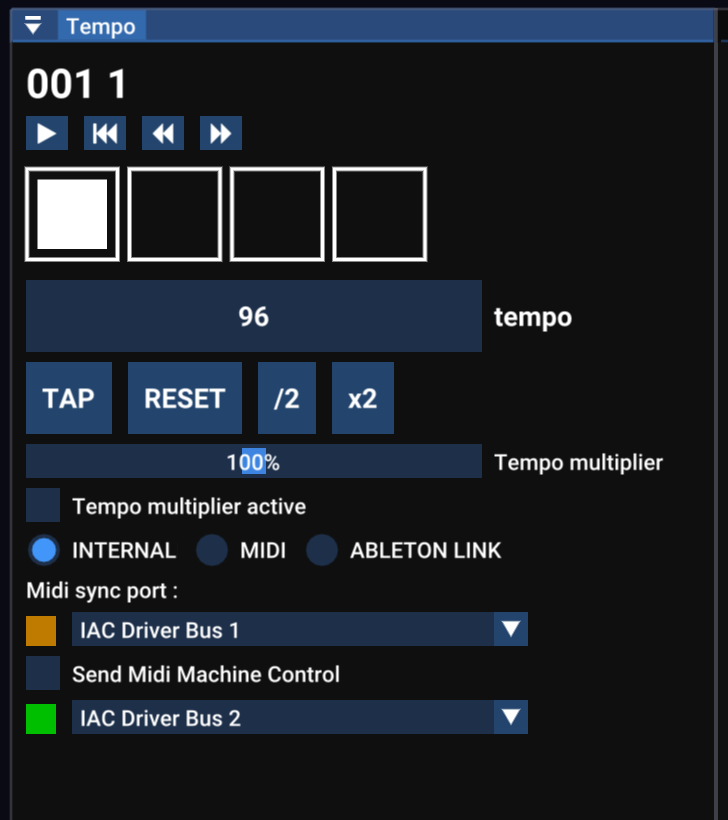

幾乎所有雷射表演都會有某種音樂聲軌，因此 Liberation 的 timing 系統是以每分鐘拍數（BPM）為基礎。在 Tempo Panel 中，你可以看到時間的表示方式；每個方格代表一拍，並會依照節拍閃爍。

有多種同步選項，包括 MIDI clock 和 Ableton Link。如果你知道音樂的速度，可以使用畫面上的滑桿或 APC40 Tempo 旋鈕手動調整；也可以使用 Tap Tempo 系統跟上音樂節奏_._

Tap Tempo

Tap Tempo 是音樂應用程式中常用的術語，可讓你在音樂播放時，依照拍點敲擊來設定速度。你可以使用畫面上的按鈕，但建議使用 T 鍵或 APC40 上的 Tap Tempo 按鈕（如果你偏好，也可以使用腳踏開關）。

按下 R 鍵或 Metronome 按鈕（APC40）可將速度重設到小節開頭。

按下 Y 鍵或轉動 Tempo 旋鈕（APC40），可將速度四捨五入為整數。這對電子音樂很有用，因為電子音樂通常會使用整數 BPM。

整理你的 Clip Deck

若要在 Clip Deck 上移動 Clip，請點擊並拖曳到新位置。拖曳時，你可以使用方向鍵（或 APC40 上的捲動滾輪／按鈕）左右捲動。

拖曳時按住 Alt / Option 鍵可建立複本。

按住 Alt / Option 並點擊 Clip，可在不啟動它的情況下選取它。

按住 Alt / Option + Shift 並點擊 Clip 可多選，或在 Clip 外側點擊並拖曳進行「套索」選取。

點擊並拖曳時，會拖曳所有已選取的 Clips。

若要刪除一個或多個 Clips，可以將它們拖出 Clip Deck（會出現垃圾桶圖示），或使用 Clip 右鍵選單中的 DELETE 按鈕。

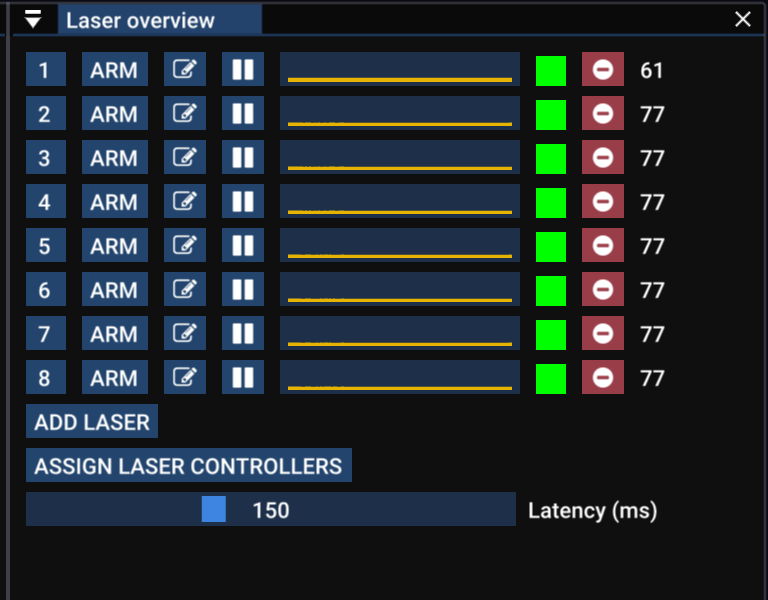

Laser Overview 面板

Laser Overview panel 可讓你快速查看目前正在執行的雷射狀態。右側的綠色方塊表示雷射控制器狀態正常。如果變成橘色，表示偶爾會有斷訊；如果是紅色，表示已中斷連線。如果是灰色，則表示完全沒有連接到控制器。

中間的圖表是 frame length 的歷史記錄，右側數字則是目前的 frame rate。內容越複雜，frame rate 就越低（也就是越容易閃爍）。低於約 25fps 時，看起來就會開始有點閃爍。

連接雷射 — Controller Assignment 面板

點擊 Assign Laser Controllers 按鈕可開啟 Controller Assignment 面板。（此面板也可以從選單列的 View -> Controller Assignment 存取）。

你可以在這裡選擇哪些雷射輸出要送到哪些雷射控制器。將右側清單中的控制器拖放到左側的插槽中。你可以重新命名控制器，讓名稱符合與它配對的雷射（使用筆形圖示按鈕）。

更多詳細資訊請閱讀 Controller Assignment章節。

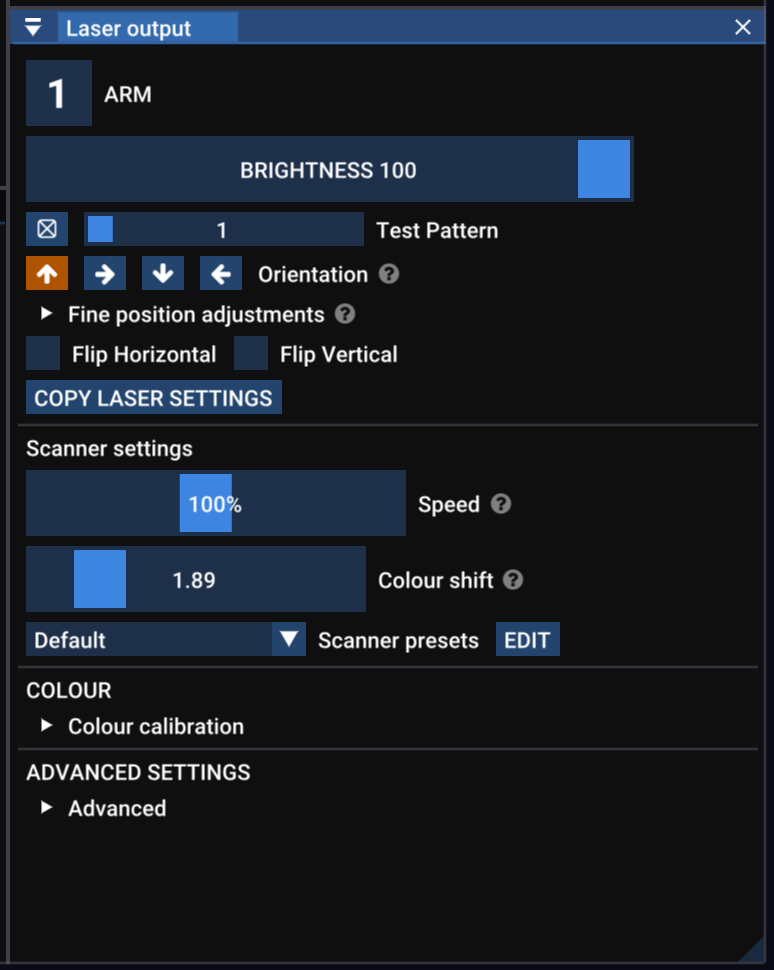

雷射輸出面板

此面板會顯示目前選取的雷射設定（由頂端的數字表示）。可使用 tab 鍵、按下數字鍵、點擊 Laser Overview 面板中的雷射編號，或在 output view 中點擊雷射編號來變更目前選取的雷射。

  • Number button 啟用或停用該雷射輸出；如果是紅色，表示該雷射已啟用輸出。
  • Brightness 調整此雷射的亮度，不受其他雷射影響（並會與 Global Brightness 設定相乘；也就是說，如果兩者都是 50%，你的雷射輸出會是 25%）。
  • Test Pattern 只為此雷射開啟測試圖樣（會覆寫全域 Test Pattern 設定）
  • Orientation 修正側掛或倒掛的雷射。
  • Flip Horizontal and Flip Vertical 反轉雷射輸出。對於配線不一致的雷射，可用於輸出校正。
  • Copy Laser Settings 開啟一個面板，讓你將此雷射的各種設定複製到其他雷射。

Scanner settings

顯示用雷射的工作方式，是讓單一雷射光束以極高速度移動，並透過開關光束來在空氣中畫出形狀。你看到的線條、形狀與影像，其實是光束以快到眼睛無法跟上的速度描繪路徑。

point stream 是告訴雷射下一步要移動到哪裡、以及光束何時開啟或關閉的資料。在 Liberation 中，Clips 會在送往雷射時即時轉換成這個 point stream。

Liberation 可讓你細部控制 point stream 的產生方式，讓每台雷射都能在流暢度、亮度與效能之間取得平衡。

基本 scanner settings 包括：

  • Speed 是 scanner speed，也就是雷射移動並畫出形狀的速度。這相當於傳統雷射軟體中的 point rate 調整，但在 Liberation 中，你可以在不受 point rate 影響的情況下改變雷射移動速度。你通常不需要調整這個設定。
  • Scanner sync（有時稱為 blank shift，以前稱為 Colour Shift）掃描器會讓雷射快速移動，但亮度與顏色變化通常會與移動不同步。這會在光束與線條邊緣呈現為細小閃爍的光「尾巴」。使用這個調整項目，可讓移動與顏色彼此同步。請參閱 Laser Settings

其他進階 scanner settings 會在進階章節中說明。

Zoning

如需雷射設定與 zoning 的完整指南，請參閱：設定雷射
