✅ 概觀

Output view 會顯示每台雷射的完整輸出範圍。在此 view 中，你可以調整它的 zones，並新增 mask 區域。

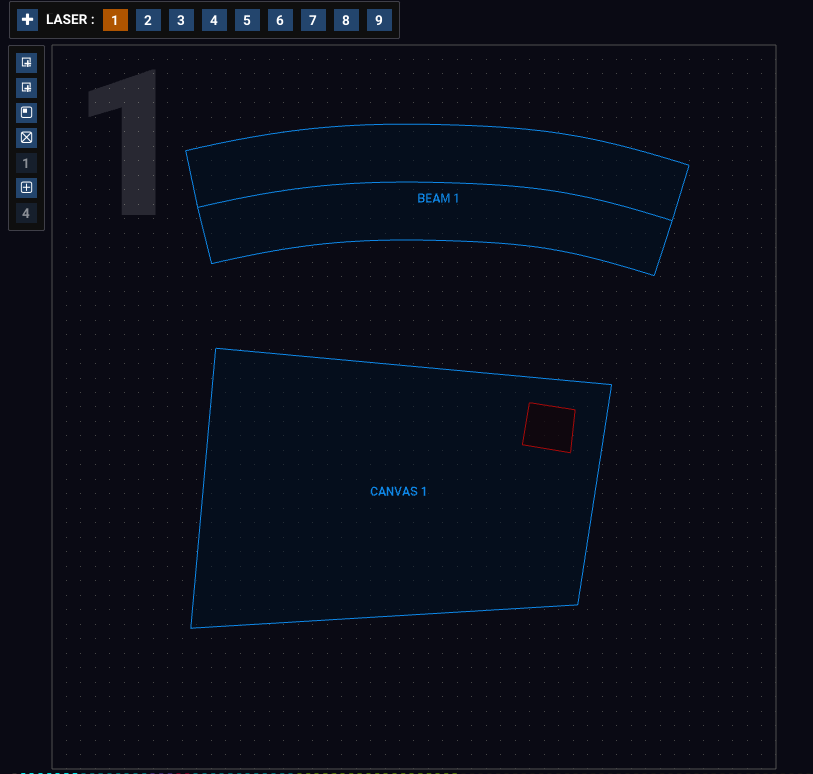

OUTPUT view，其中包含一個 beam zone、一個 canvas zone 和一個 mask。

按一下上方工具列中的 OUTPUT 按鈕，即可選取 Output view。

選取雷射

使用上方的數字按鈕，選擇要編輯的雷射。你也可以使用 Tab 鍵依序切換，或直接按數字鍵。

在 Output view 中移動

在任何空白處（或已鎖定的 zones）按住並拖曳，即可移動 view。

放大與縮小 Output view

使用滑鼠滾輪放大或縮小。

工具列圖示

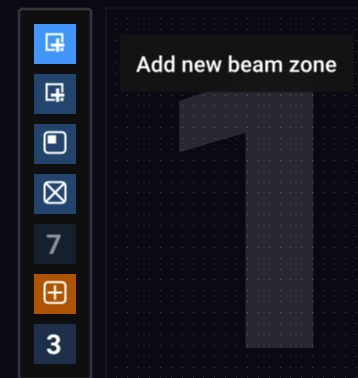

OUTPUT view 左側的工具列

在 view 左側可以看到工具列。將滑鼠游標停在任何圖示上，即可查看該圖示的功能。

  • 將 beam zone 新增到雷射
  • 選擇此雷射中包含哪些 canvas zones
  • 將 mask 新增到雷射
  • 切換此雷射的 test pattern
  • 選擇此雷射的 test pattern（會覆蓋主要的 test pattern）
  • 切換是否對齊格線
  • 調整格線大小（0 最小，8 最大）。（請注意，格線大小會以 2 的次方增加，因此當你縮小格線大小時，所有已對齊的點仍會保持在同一直線上）。
