✅ Přehled

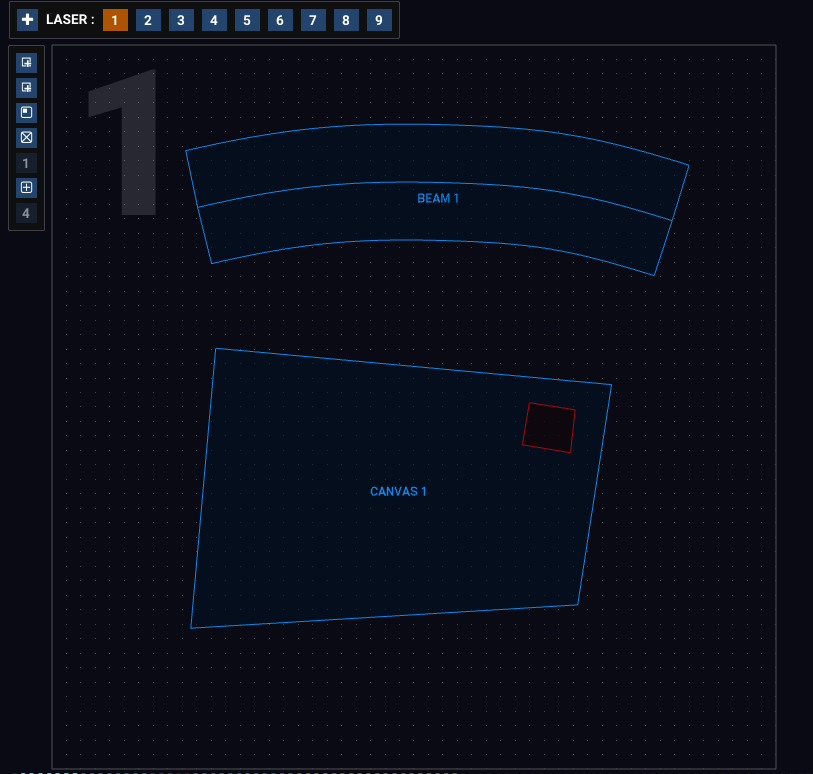

Output view znázorňuje celý výstupní rozsah každého laseru. V tomto zobrazení můžete upravovat jeho zones a přidávat oblasti typu mask.

Output view vyberete kliknutím na tlačítko OUTPUT v horní nástrojové liště.

Výběr laseru

Pomocí číselných tlačítek nahoře vyberte laser, který chcete upravovat. Můžete mezi nimi také přepínat klávesou Tab nebo stisknout příslušnou číselnou klávesu.

Pohyb v Output view

Kliknutím a tažením v libovolném prázdném místě nebo na zamčených zones posunete zobrazení.

Přiblížení a oddálení v Output view

K přiblížení a oddálení použijte kolečko myši.

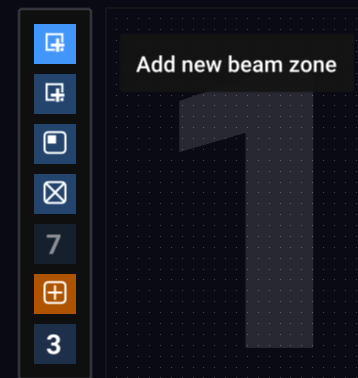

Ikony nástrojové lišty

Vlevo v zobrazení uvidíte nástrojovou lištu. Když najedete myší na libovolnou ikonu, zobrazí se, k čemu slouží.

• Přidat beam zone do laseru
• Vybrat, které canvas zones jsou v tomto laseru
• Přidat do laseru mask
• Zapnout nebo vypnout test pattern pro tento laser
• Vybrat test pattern pro tento laser (má přednost před hlavním test pattern)
• Zapnout nebo vypnout přichytávání k mřížce
• Upravit velikost mřížky (0 nejmenší – 8 největší). (Velikosti mřížky se zvětšují v mocninách 2, takže když velikost mřížky zmenšíte, všechny přichycené body zůstanou stále zarovnané).
