🟩 Обзор Canvas

Система Canvas в Liberation устроена довольно просто, но поначалу может сбивать с толку. Ниже — общий обзор, который поможет начать работу.

Canvas

Прежде всего, есть сам Canvas. Это то, что вы видите в представлении CANVAS: большая рабочая область, своего рода холст, внутри которого можно размещать контент где угодно.

Целевые области Canvas

В Canvas view они отображаются синими прямоугольными контурами. Это области, в которые можно отправлять контент. Вы отправляете содержимое Clip в целевую область Canvas так же, как отправляете Clip в beam zone. Кнопки целевых областей Canvas находятся в Clip Deck справа от кнопок beam zone.

Canvas zones

Canvas zones — это области внутри Canvas, которые вы выбираете для отправки на лазер. В Canvas view они отображаются розовыми прямоугольными контурами. Можно щёлкнуть правой кнопкой по каждой zone и выбрать лазеры, которым она должна быть назначена. Если затем переключиться в OUTPUT view для этого лазера, вы увидите, что появилась новая zone.

Направляющие изображения

В Canvas можно добавить направляющее изображение и использовать его как шаблон для графики. Рекомендуется настроить цветовой оттенок направляющего изображения через меню правой кнопки мыши и затемнить его, чтобы поверх него было проще видеть ваш контент.

«Плоское» направляющее изображение для Saltwell Hall в Гейтсхеде, Великобритания

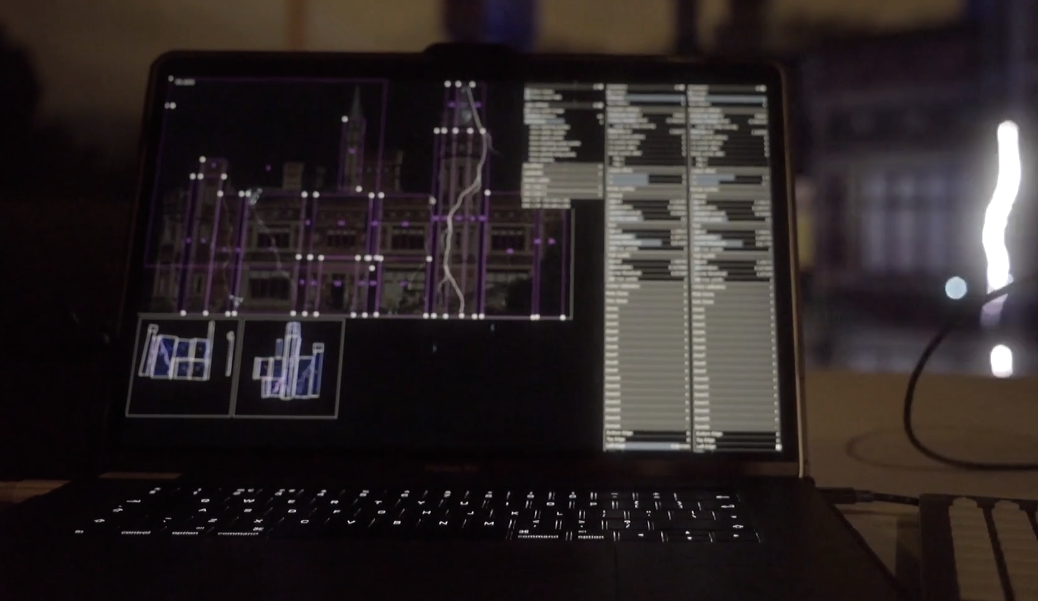

Canvas zones в ранней версии Liberation (примерно 2017 год!). Обратите внимание: розовые прямоугольники выбирают, какую часть Canvas показывать, а расположенные ниже Output views показывают, в какую часть изображения каждого лазера отправляются эти zones.

Canvas в 3D-визуализаторе

Воссоздавать сложную проекционную систему с несколькими лазерами в 3D-визуализаторе было бы, мягко говоря, неудобно. Поэтому вместо этого можно разместить Canvas в 3D-пространстве. Включите флажок Show canvas на панели 3D visualiser settings. Все направляющие изображения, которые есть в Canvas, также появятся в визуализаторе.
