✅ Таймкод

Liberation поддерживает синхронизацию с внешним сигналом таймкода SMPTE/LTC. Такой сигнал часто используют на музыкальных концертах, чтобы синхронизировать свет, пиротехнику, видео и фонограммы.

Info

Что такое SMPTE/LTC?

SMPTE — это стандарт таймкода, а LTC — этот же таймкод, преобразованный в аудиосигнал. Если послушать такой звук, он воспринимается как неприятный высокочастотный писк, но для компьютеров это точная временная информация с высоким разрешением.

Немного технических подробностей!

Исторически SMPTE использовали для синхронизации видео и аудио. При работе с аналоговой лентой одну дорожку могли записывать как аудио с таймкодом — иногда это называли «разметкой» ленты. Эту дорожку с таймкодом можно было использовать, чтобы синхронизировать несколько магнитофонов между собой или держать MIDI-секвенсор в синхронизации с лентой. (Так что MIDI-инструменты не нужно было записывать на ленту: секвенсор мог воспроизводить их вживую во время сведения!)

SMPTE расшифровывается как Society of Motion Picture and Television Engineers — организация, определившая этот стандарт. LTC расшифровывается как Linear TimeCode.

Сигнал таймкода LTC можно принимать через любой аудиоинтерфейс на вашем компьютере, но рекомендуется использовать профессиональный интерфейс как минимум с одним регулируемым входом XLR и возможностью мониторинга.

У меня был хороший опыт с M-Audio 192/6: у него есть мониторинг в наушниках, 2 входа XLR, и ему не нужны специальные драйверы (по крайней мере на macOS). Если вы планируете использовать интерфейс только для таймкода, можно взять немного более дешёвый M-Audio 192/4 (у него только один вход и нет MIDI), но, честно говоря, подойдёт практически любой достаточно хороший аудиоинтерфейс.

Аппаратные подключения

Подключите XLR-кабель с сигналом таймкода к аудиоинтерфейсу и убедитесь, что сигнал принимается нормально. Отрегулируйте уровень на аудиоинтерфейсе так, чтобы сигнал был уверенным, но не уходил в клиппинг. Если у аудиоинтерфейса есть выход для наушников, можно послушать таймкод и убедиться, что в нём нет сбоев и слишком сильного шума.

Info

Теоретически можно принять сигнал через разъём jack на MacBook, но для этого понадобится специальный кабель. Обычно это 4-контактные мини-джеки TRRS, и, честно говоря, я не уверен, какие контакты в них можно использовать для аудиовхода. Также я не уверен, какой уровень напряжения они выдерживают (где-то я читал, что это +/-1V, но используйте такой вариант на свой риск!).

Думаю, гораздо проще и надёжнее взять недорогой USB-аудиоинтерфейс, чем пытаться сделать это таким способом.

Если у аудиоинтерфейса нет мониторинга входа, можно проверить в системных настройках macOS (в разделе Sound), получаете ли вы сигнал. (В Windows используйте Sound Control Panel.)

macOS показывает уровень входного сигнала для любого аудиоинтерфейса в панели системных настроек Sound

Настройка в Liberation

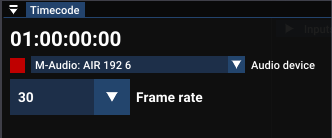

Выберите аудиоинтерфейс и правильный входной канал в окне настроек Timecode.

Обратите внимание на квадрат слева: если принимается корректный сигнал таймкода, он станет зелёным. Если нет — красным.

Выберите правильную частоту кадров для входящего таймкода. Тот, кто предоставляет вам таймкод, должен сообщить частоту кадров. (Если выбрать неверно, синхронизация всё равно будет работать, но каждую секунду вы заметите небольшой «скачок».)
Откройте настройки таймкода для Timeline: нажмите маленький значок часов на панели Timeline и выберите вариант SMPTE(LTC).

Настройте начальное смещение (в часах, минутах, секундах и кадрах), чтобы оно соответствовало началу песни. Если у вас несколько Timeline, эти параметры нужно задать для каждой отдельно.

Обратите внимание: в отличие от MIDI Clock и Ableton Link, SMPTE — это абсолютная система времени, измеряемая в часах, минутах, секундах и кадрах. Основная система времени Liberation основана на долях и тактах, поэтому при получении таймкода будет использоваться темп, заданный в Timeline. Убедитесь, что этот темп синхронизирован с музыкой, которая также привязана к таймкоду.
