✅ Обзор

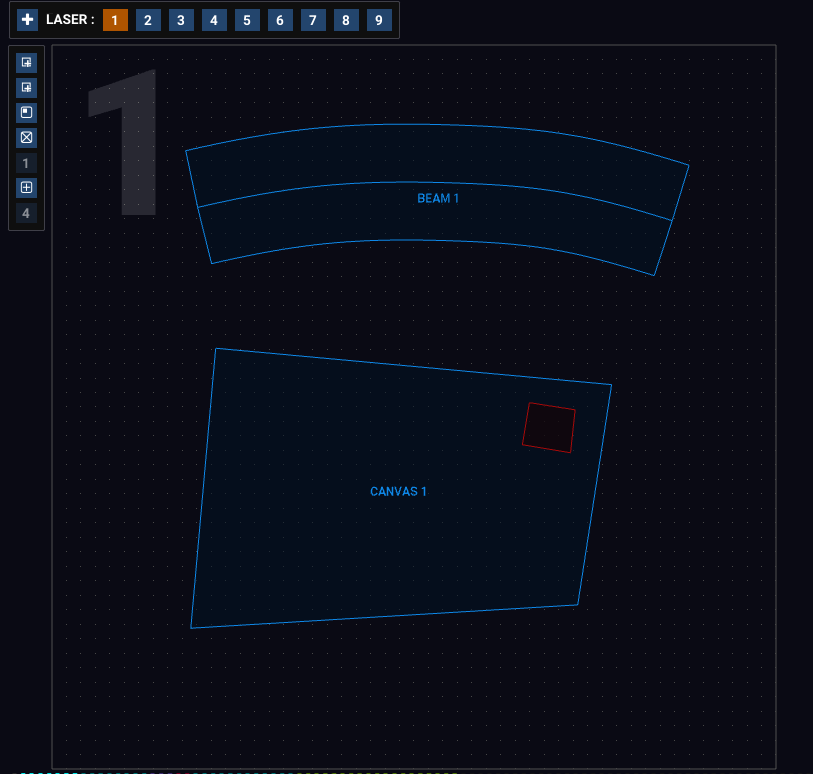

Output view показывает полный диапазон вывода каждого лазера. В этом представлении можно настраивать его zones и добавлять области mask.

Чтобы открыть Output view, нажмите кнопку OUTPUT на верхней панели инструментов.

Выбор лазера

Используйте кнопки с номерами вверху, чтобы выбрать лазер, который вы редактируете. Также можно переключаться между ними клавишей Tab или нажать клавишу с нужным номером.

Навигация в Output view

Нажмите и перетащите в любом пустом месте (или на заблокированных zones), чтобы переместить вид.

Увеличение и уменьшение масштаба Output view

Используйте колесо мыши для увеличения и уменьшения масштаба.

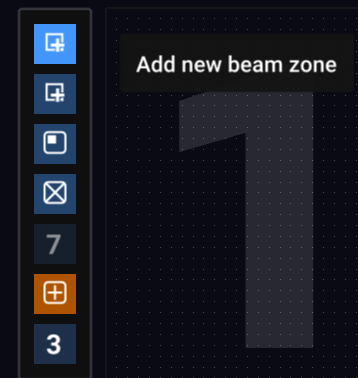

Значки панели инструментов

Слева в этом представлении находится панель инструментов. Наведите указатель мыши на любой значок, чтобы узнать, что он делает.

• Добавить beam zone для лазера
• Выбрать, какие canvas zones входят в этот лазер
• Добавить mask для лазера
• Включить или выключить test pattern для этого лазера
• Выбрать test pattern для этого лазера (переопределяет основной test pattern)
• Включить или выключить привязку к сетке
• Настроить размер сетки (0 — самый маленький, 8 — самый большой). (Обратите внимание: размеры сетки увеличиваются в степени 2, поэтому при уменьшении размера сетки все точки с привязкой остаются на одной линии).
