✅ 3D Visualiser

簡介

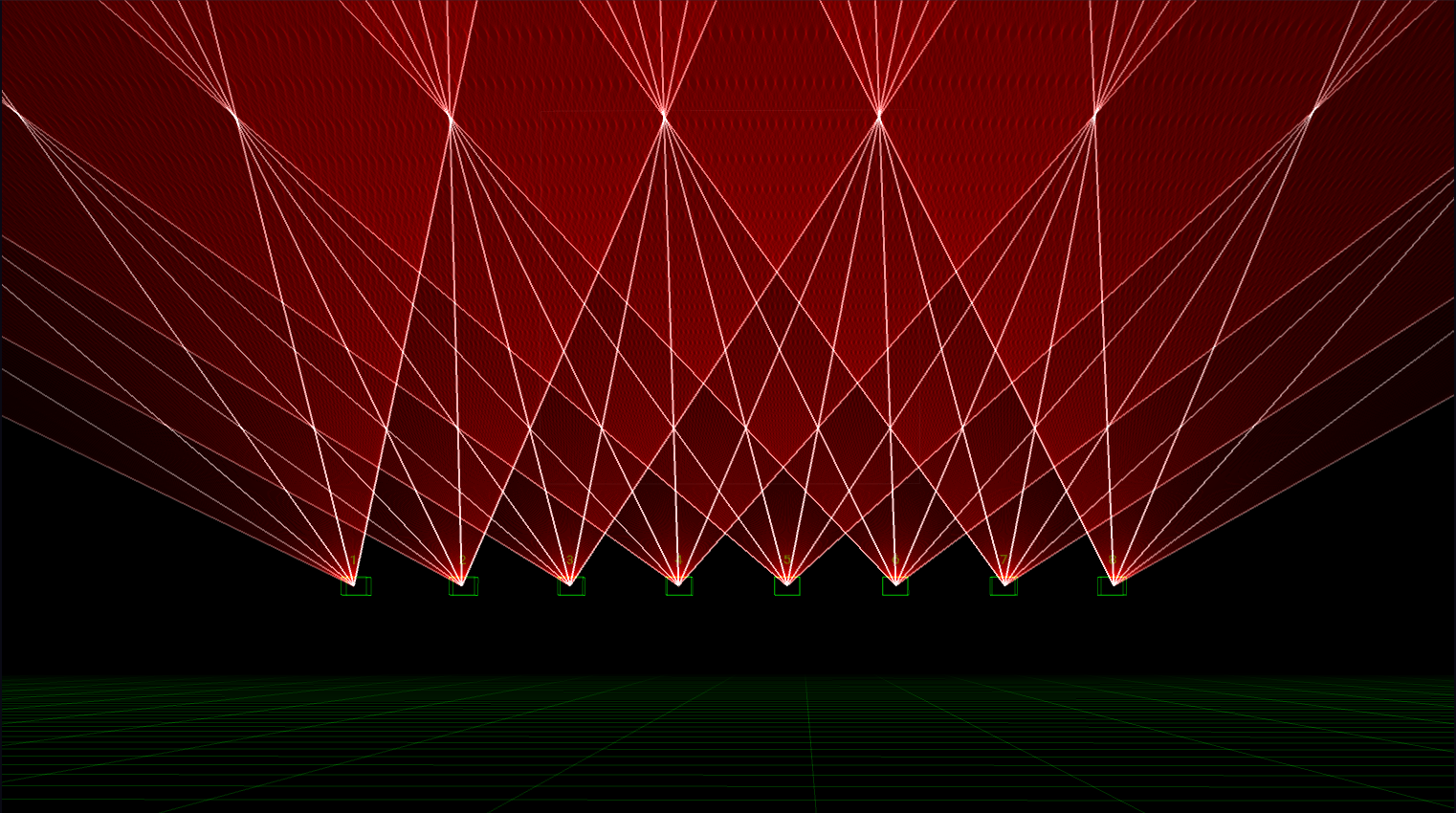

Liberation 的 3D Visualiser 是非常實用的功能——即使完全沒有激光器，你也可以設計和微調表演！對我來說，它一直是非常有價值的工具，特別是在激光器數量多、設定十分複雜的場景。

在 3D 空間中導航

• 按住並拖曳，以軌道中心點為中心旋轉視圖
• 使用滑鼠滾輪，向軌道中心點前後移動
• 按住 shift 鍵同時按住並拖曳，可沿 XY 平面向左、右、上、下橫向移動相機（strafe）
• 在 visualiser 上任何位置雙擊，可重設相機位置

設定

透過 Window menu 開啟 3D Visualiser Settings panel。

• Visualiser size - 更改 visualiser 相對於應用程式其他部分的大小
• Brightness Adjustment - 更改激光顯示的亮度
• Show laser numbers - 在每個激光器上方顯示相應編號
• Show zone names - 在每個激光器下方顯示相應 zone 名稱

相機設定

這些設定主要與 3D 空間中的虛擬相機有關。你會看到一個下拉選單，內有這些設定的 preset，可供儲存和重新載入。

• Camera distance - 相機會一直指向其 Orbit point。Camera distance 指相機與此點之間的距離。你亦可以使用滑鼠滾輪調整此設定。
• FOV - Field of view（視野）——決定相機的廣角程度／放大程度。
• Orbit position - 描述目前圍繞軌道中心點的旋轉。第一個數值是圍繞 X 軸的旋轉（pitch），第二個數值是圍繞 Y 軸的旋轉（yaw）。
• Orbit centre point - 軌道中心點在 3D 空間中的位置，x、y、z。
• Grid height - grid 相對於「地面」的高度（即 y = 0 的位置）。

內容設定

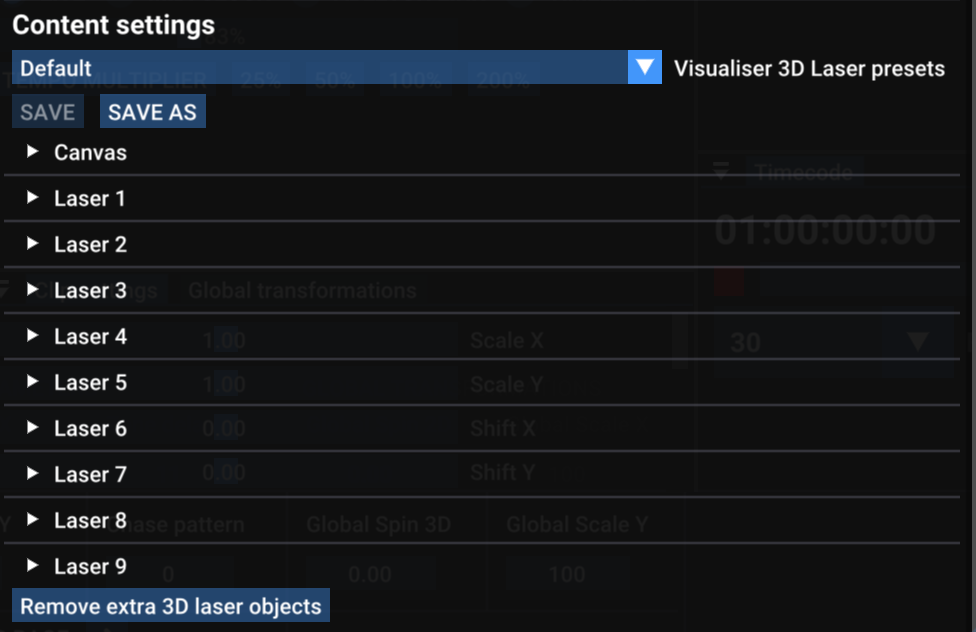

這些設定決定激光器（以及 Canvas）在 3D 環境中的放置位置。你會看到一個下拉選單，內有這些設定的 preset，可供儲存和重新載入。

激光器

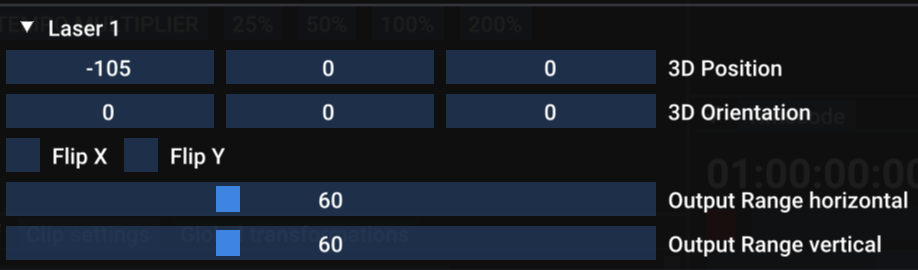

每個激光器都有自己的設定群組，可使用細小的白色三角形展開。

• 3D Position - 激光器的 x、y、z 位置。
• 3D Orientation - 激光器圍繞 x、y、z 各軸的旋轉。
• Flip X / Flip Y - 翻轉激光器的虛擬輸出——注意，這通常不應該是必要的；較好的做法是使用激光器的 flip／orientation 設定，修正硬件之間的不一致。
• Output Range horizontal / vertical - 與激光器掃描器的最大／最小角度有關。60º 是標準值，但如果你的激光器不同，可以在此調整。

Canvas

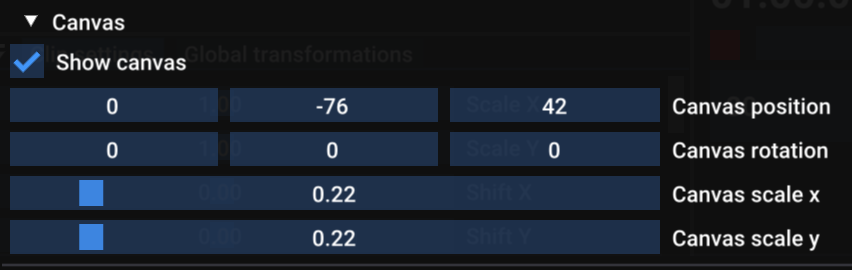

如果你正在使用 Canvas system，也可以選擇在 3D view 中加入 Canvas 圖像。啟用剔選方格後，Canvas 會在其中顯示；然後使用位置、方向和比例設定，決定它在 3D view 中的外觀。
