✅ 3D Visualiser

Bevezetés

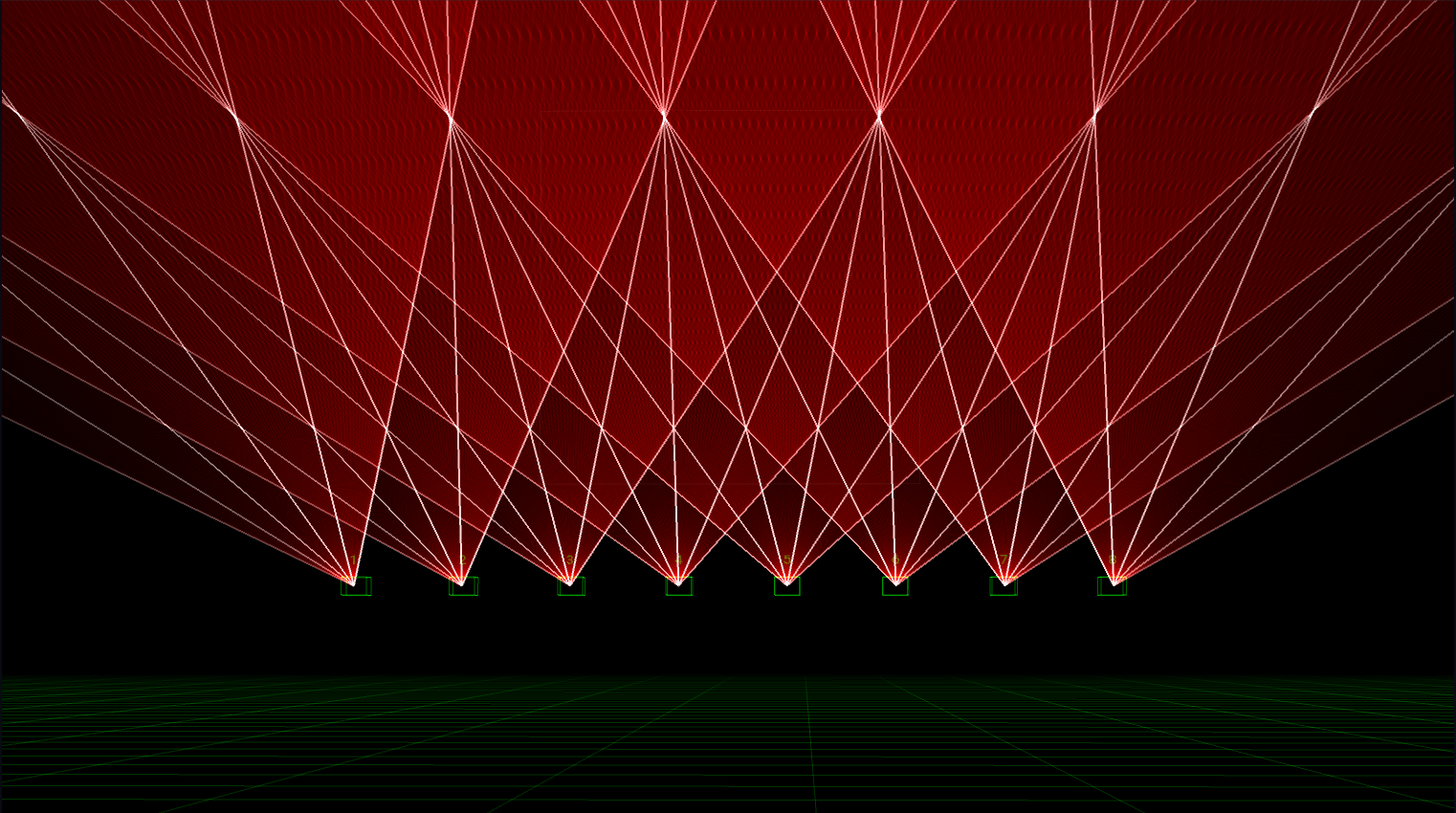

A Liberation 3D visualiser funkciója rendkívül hasznos: a show-kat akár lézerek nélkül is megtervezheted és finomhangolhatod. Számomra különösen értékes eszköznek bizonyult, főleg összetett, sok lézerből álló setupoknál.

Navigálás a 3D térben

• Kattints és húzd az egeret a nézet forgatásához az orbit pont körül
• Az egérgörgővel közelíthetsz vagy távolíthatsz az orbit pont felé
• Kattints és húzd az egeret lenyomott shift billentyű mellett, hogy a kamerát oldalirányban (strafe) mozgasd balra, jobbra, fel és le az XY sík mentén
• Kattints duplán bárhol a visualiserben a kamera pozíciójának alaphelyzetbe állításához

Beállítások

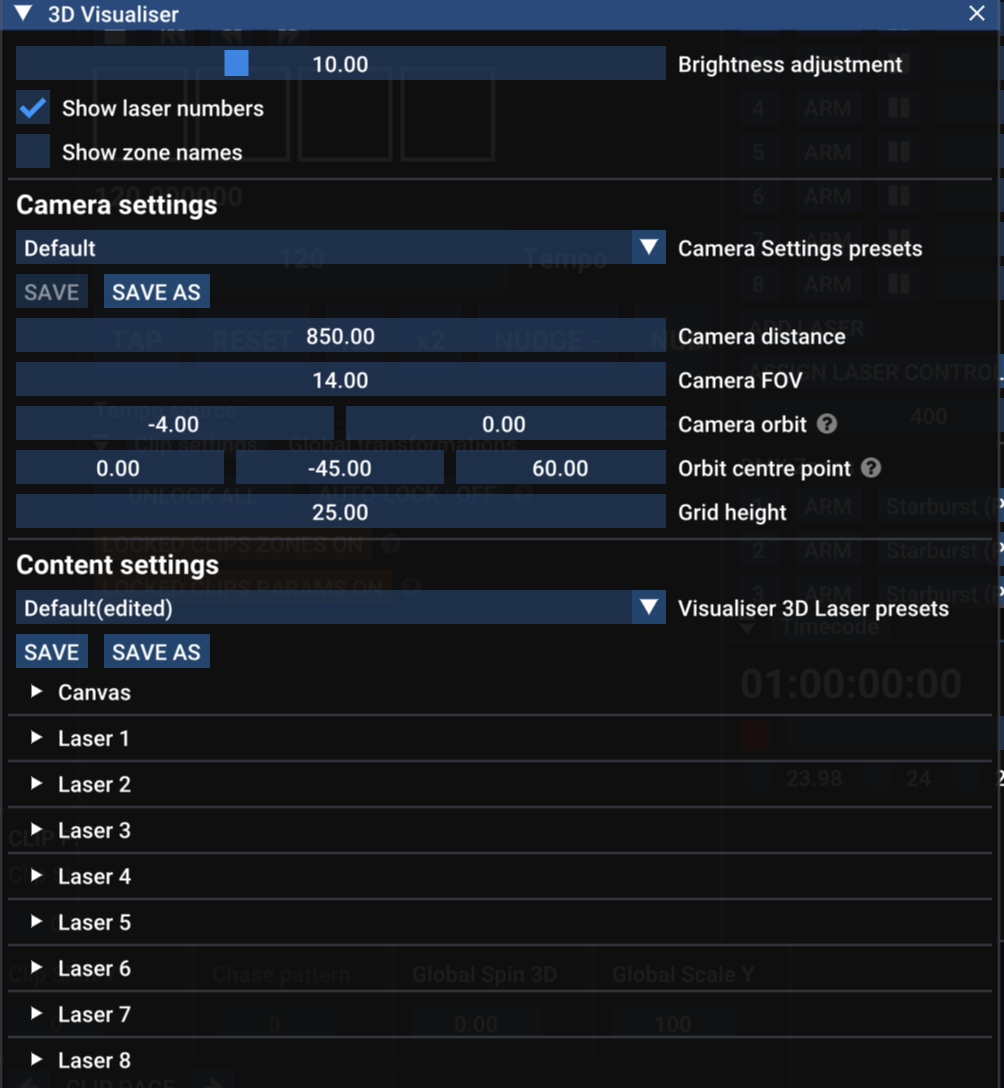

Nyisd meg a 3D Visualiser Settings panelt a Window menüből.

• Visualiser size - a visualiser méretét módosítja az alkalmazás többi részéhez képest
• Brightness Adjustment - a lézerek megjelenített fényerejét módosítja
• Show laser numbers - megjeleníti az adott számot minden lézer fölött
• Show zone names - megjeleníti az adott zone neveket minden lézer alatt

Kamera beállításai

Ezek a beállítások főként a 3D térben lévő virtuális kamerára vonatkoznak. Látsz egy legördülő menüt is ezekhez a beállításokhoz tartozó presetekkel, amelyeket elmenthetsz és újra betölthetsz.

• Camera distance - A kamera mindig az Orbit point felé néz. A camera distance azt adja meg, milyen messze van ettől a ponttól. Ezt a beállítást az egérgörgővel is módosíthatod.
• FOV - Field of view - meghatározza, mennyire nagylátószögű vagy ráközelített a kamera képe.
• Orbit position - az orbit pont körüli aktuális forgatást írja le. Az első érték az X tengely körüli forgatás (pitch), a második érték az Y tengely körüli forgatás (yaw).
• Orbit centre point - az orbit pont pozíciója a 3D térben: x, y, z.
• Grid height - a rács magassága a „talajhoz” képest (azaz ahol y = 0).

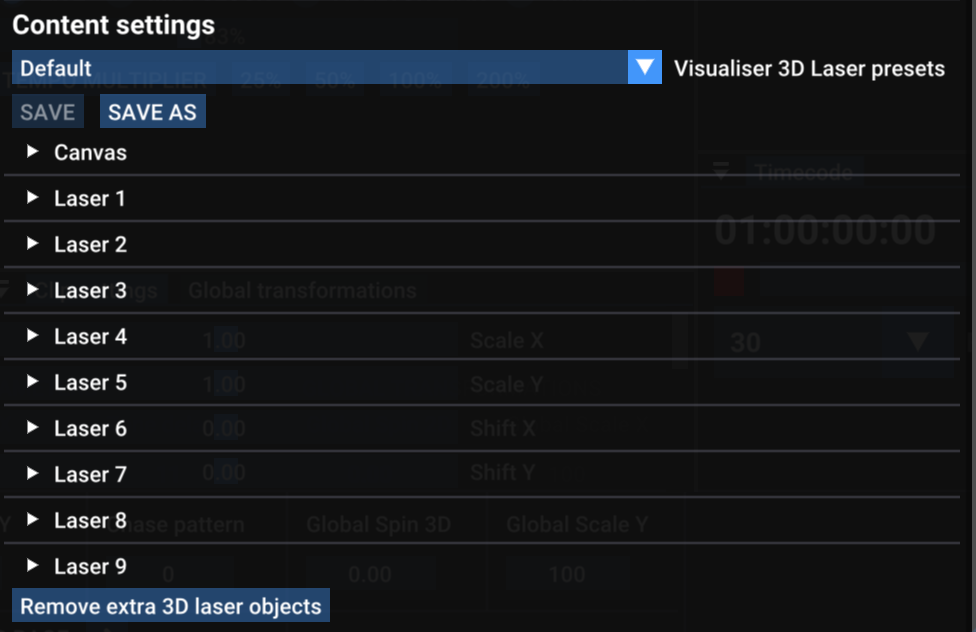

Tartalombeállítások

Ezek a beállítások határozzák meg, hogy a lézerek (és a canvas) hol helyezkednek el a 3D környezetben. Látsz egy legördülő menüt is ezekhez a beállításokhoz tartozó presetekkel, amelyeket elmenthetsz és újra betölthetsz.

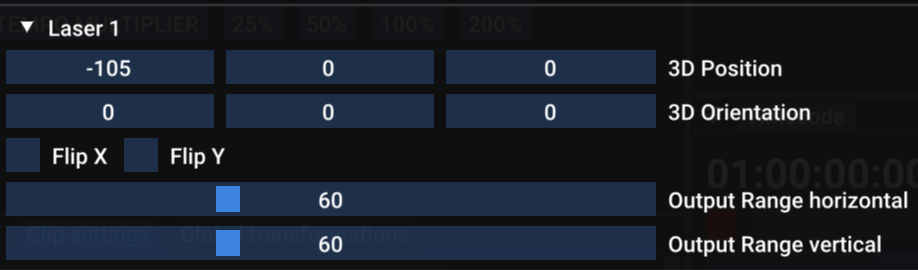

Lézerek

Minden lézerhez saját beállításcsoport tartozik, amelyet a kis fehér háromszöggel nyithatsz ki.

• 3D Position - a lézer x, y és z pozíciója.
• 3D Orientation - a lézer forgatása az x, y és z tengelyek körül.
• Flip X / Flip Y - megfordítja a lézer virtuális outputját. MEGJEGYZÉS: erre általában nem kellene szükség legyen; jobb, ha a laser flip / orientation beállításokkal javítod a hardvered esetleges eltéréseit.
• Output Range horizontal / vertical - a lézer szkennereinek maximális / minimális szögéhez kapcsolódik. A 60º a szabványos érték, de módosíthatod, ha a lézereid ettől eltérnek.

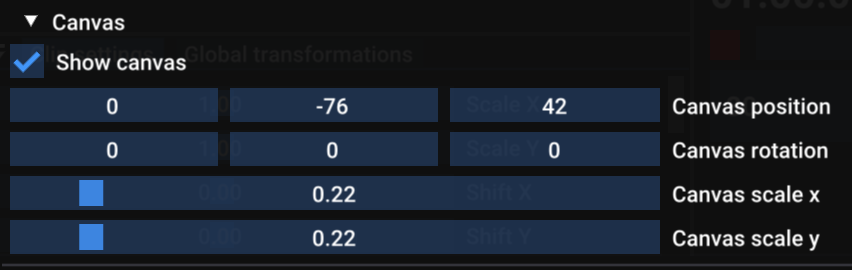

Canvas

Ha a canvas rendszert használod, a canvas képet is megjelenítheted a 3D nézetben. Aktiváld a jelölőnégyzetet a canvas megjelenítéséhez, majd a position, orientation és scale beállításokkal határozd meg, hogyan jelenjen meg a 3D nézetben.
